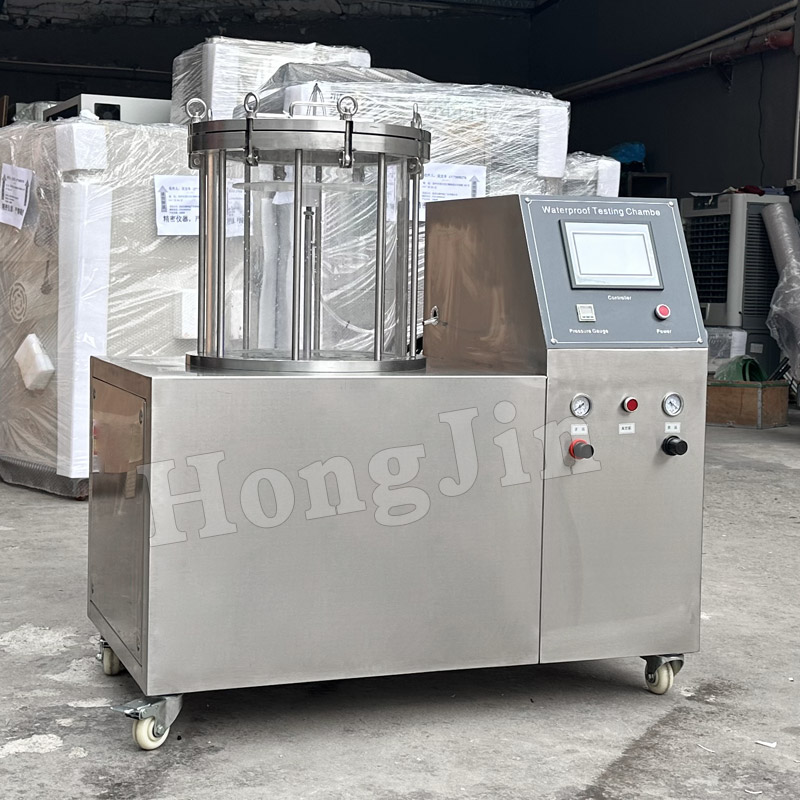

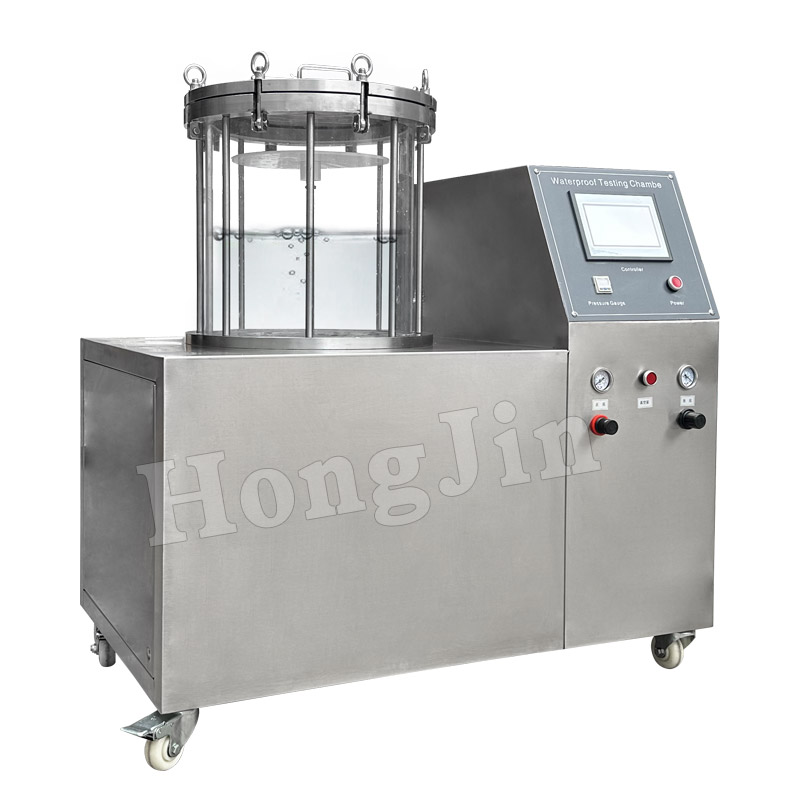

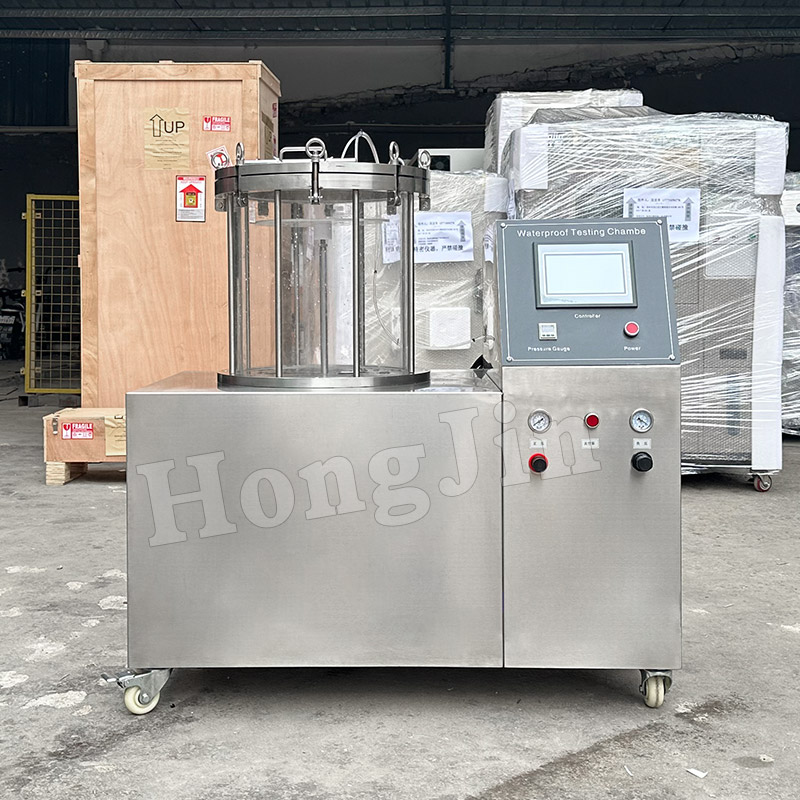

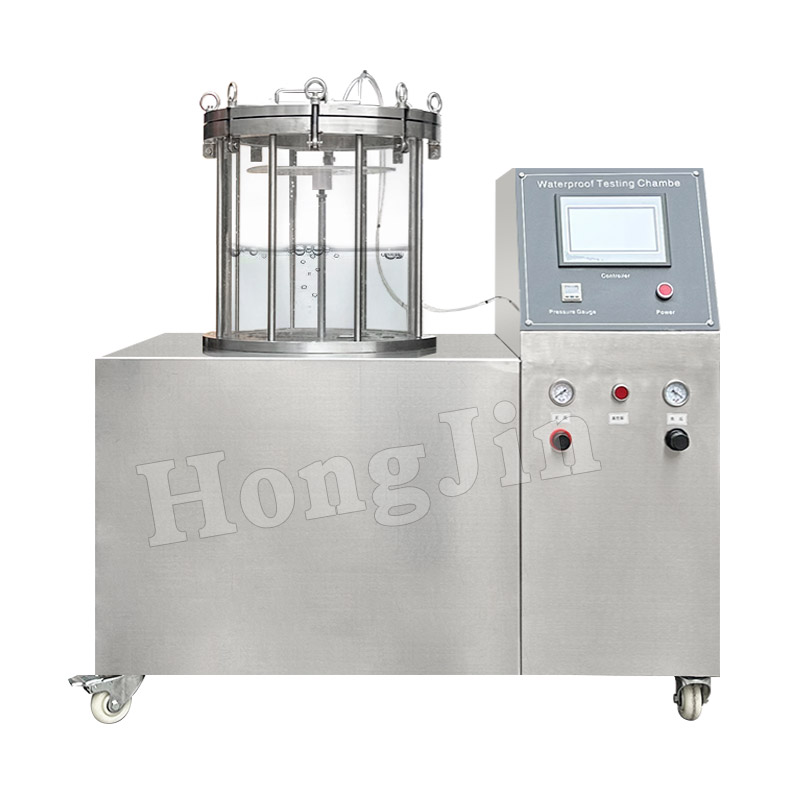

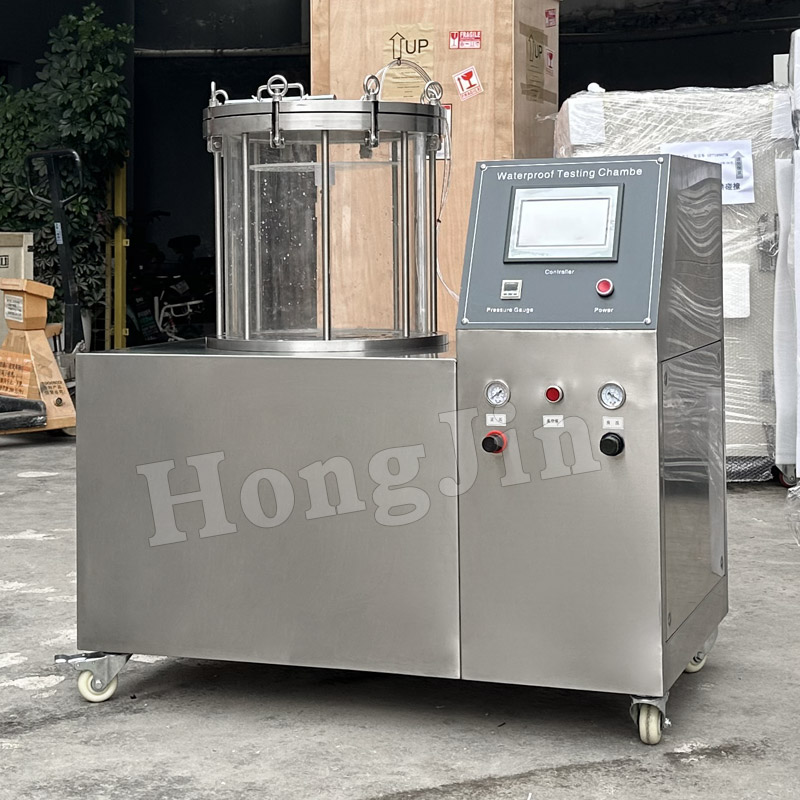

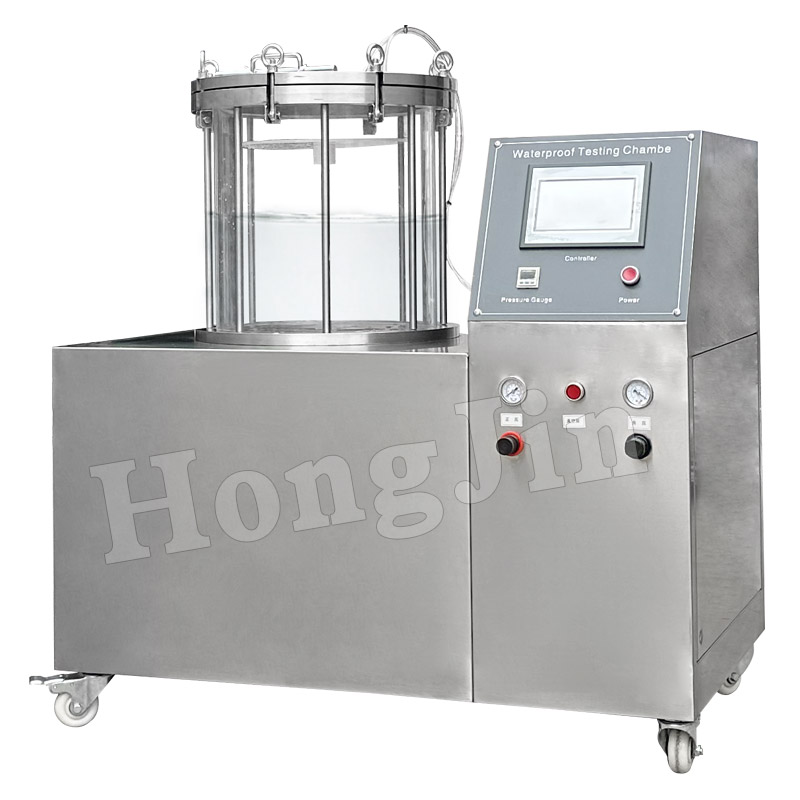

시각적 누출 감지 시험기

장비 개요:

이 장비의 주요 기능은 제품의 밀봉을 감지하는 것입니다. 테스트 챔버의 압력을 완전 자동으로 정확하게 제어하여 제품 밀봉 테스트 목적을 달성합니다. 완전 투명하며 시료를 물에 담근 후 기포가 나타나는지 여부로 시료의 누출 지점을 알 수 있도록 설계되었습니다. , 제품 설계, 개선, 검증 및 납품을 용이하게 하기 위해

사용 여부를 확인하세요.

특징:

1. 제품의 IPX7/IPX8 방수 레벨 테스트에 적합합니다.

2. 하나의 장치에는 세 가지 테스트 기능이 있습니다. 수압 테스트; 비. 공기압 테스트; 기음. 부압 테스트; 샘플에 대한 다양한 테스트 방법의 요구 사항을 충족합니다.

(1) 수압 테스트의 작동 원리:

에이. 미리 테스트 탱크의 샘플 플랫폼에 샘플을 놓고,

비. 뚜껑을 덮고 나사를 조인 ​​후 테스트 압력과 시간을 설정하고 장비를 시작합니다.

기음. 샘플 플랫폼을 샘플과 함께 물에 담급니다. 수면의 공기압을 설정값까지 높인 후 그 압력을 유지합니다. 샘플에 누출이 있는 경우 물이 샘플 안으로 눌려지고 샘플의 공기가 배출되어 샘플이 통과될 수 있습니다. 샘플의 누출 지점에서 기포가 관찰되었습니다.

디. 테스트가 완료되면 샘플 플랫폼이 샘플과 함께 물 밖으로 올라와 뚜껑을 열고 샘플을 꺼내 테스트를 완료합니다.

(2) 공기압 테스트의 작동 원리:

에이. 미리 테스트 탱크의 샘플 플랫폼에 샘플을 놓고,

비. 뚜껑을 덮고 나사를 조인 ​​후 테스트 압력과 시간을 설정하고 장비를 시작합니다.

기음. 샘플 플랫폼은 샘플이 물 표면에 떠 있는 상태에서 멈춥니다. 수면의 공기압을 설정값까지 높인 후 그 압력을 유지합니다. 샘플에 누출이 있으면 공기가 샘플의 내부 구멍으로 밀려 들어갑니다.

디. 압력 유지 시간이 끝나면 샘플 플랫폼을 샘플과 함께 물에 담그고 동시에 수면의 압력을 배출합니다. 이때, 시료 내부의 공기압은 빠져나가게 되며, 기포를 관찰하여 시료의 누출 지점을 알 수 있습니다.

이자형. 테스트가 완료되면 샘플 플랫폼이 샘플과 함께 물 밖으로 올라와 뚜껑을 열고 샘플을 꺼내 테스트를 완료합니다.

(3) 부압 테스트의 작동 원리:

에이. 미리 테스트 탱크의 샘플 플랫폼에 샘플을 놓고,

비. 뚜껑을 덮고 나사를 조인 ​​후 테스트 압력과 시간을 설정하고 장비를 시작합니다.

기음. 시료 플랫폼을 시료와 함께 물에 담그고 설정된 값까지 수면 위로 대피한 후 압력을 유지합니다. 샘플에 누출이 있는 경우 샘플 내의 공기를 진공 청소기로 빼내고 기포를 통해 샘플의 누출을 관찰할 수 있습니다.

디. 테스트가 완료되면 샘플 플랫폼이 샘플과 함께 물 밖으로 올라와 뚜껑을 열고 샘플을 꺼내 테스트를 완료합니다.

3. 탱크 본체는 아크릴 소재로 만들어졌으며 모든면이 완전히 투명합니다 (테스트 샘플의 테스트 조건을 관찰하는 것이 편리함).

4. 특수 실리콘 씰링 링은 탄성이 좋고 손상되기 쉽지 않으며 최대 10년의 수명을 갖습니다.

5. 압력 탱크는 공장에서 작동 압력의 두 배로 테스트되었으며 사용자 안전을 보장하기 위해 주요 브랜드의 안전 밸브가 장착되어 있습니다.

6. 제어 시스템: 7인치 컬러 터치스크린을 채택합니다. 압력 유지 시간, 테스트 압력, 지연된 압력 해제 시간 등과 같은 매개 변수는 터치 스크린에서 설정할 수 있습니다. 풀 터치 조작으로 사용이 쉽습니다.

7. 전자 제어 부품은 수입 브랜드를 사용합니다. 공압 부품은 원래 대만 브랜드를 사용하여 장비의 안정성과 서비스 수명을 보장합니다.

8. 압력 제어: 0.5레벨 고정밀 압력 센서를 사용하여 수심 제어 정확도는 ±20cm입니다.

조건을 충족하려면:

IEC60529:1989 +A1:1999 +A2:2013 '인클로저가 제공하는 보호 수준(IP 코드)', GB4208-2017 '인클로저 보호 수준(IP 코드)' 14.2.8항 및 GB7000.1 '램프 파트 1: 일반 요구 사항 및 테스트의 9.2.9항 요구 사항을 준수합니다.
