적용 범위:
배터리 단락 시험기는 주로 배터리 제조업체, 배터리 사용 업체, 신에너지 자동차 완성차 제조사, 연구기관 및 대학교·전문대학 등에 적용되며, 특정 환경 온도 조건하에서 배터리의 강제 내부 단락 시험 또는 일정 온도 조건에서의 압착(압궤) 시험을 모의 수행하는 데 사용된다.
제품 개요:
1.고전도성 적동을 단락 시 대전류 전달체로 사용하며, 고강도 진공 스위치로 단락 수행 (비진공 챔버).
2.단락 트리거 (고강도 진공 스위치 개폐로 단락 수행)로 완벽한 단락 테스트 달성.
제품 특징:
1.정격 동작 전류 3000 A, 10분 이상 연속 운전 가능하며, 진공 소호 시스템을 적용함.
2.최대 순간 단락 전류 6000 A까지 안정적으로 수용 가능.
3.접점 접촉 저항이 낮고 반응 속도가 빠름.
4.콘택터 동작이 신뢰성 있고 안전하며, 수명이 길고 유지보수가 용이함.
5.소프트웨어에 오조작 방지(인터록) 보호 기능을 적용하여 인위적인 잘못된 조작을 방지함.
6.소프트웨어 인터페이스에서 샘플링 속도, 배터리 전압, 온도, 단락 시간 등을 설정할 수 있으며, 전압·전류·온도를 통합하여 표시함.

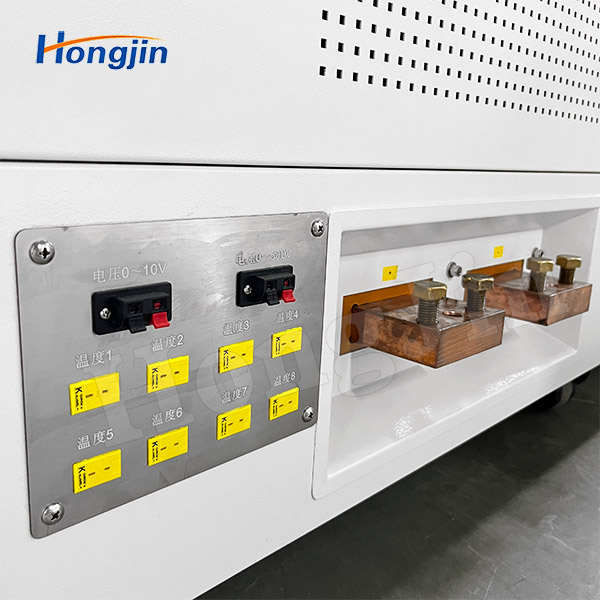

단락 전류 곡선, 전압, 셀 전압 및 열전대 온도 수집 채널은 단락 장치의 샘플링과 동기화되어 실시간 표시됨.
7.소프트웨어 제어 및 데이터 수집을 연동하여 데이터 분석 및 곡선 생성 가능.

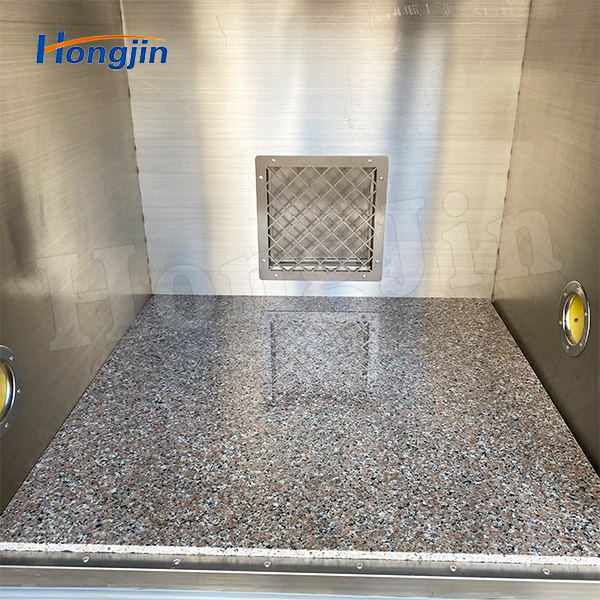

8.내부 챔버는 스테인리스 강판 용접 구조, 외함은 냉연강판 베이킹 도장 처리.
9.후면에 압력 해제 도어를 적용하여 내부 압력이 과도할 경우 자동 개방되어 압력을 배출함.
10.도어에는 약 350 × 350 mm 크기의 방폭 강화유리 관찰창이 설치되어 시험 중 챔버 내부 상태를 명확하게 확인할 수 있음.
11.시험용 포트 직경 Ø100 mm, 좌·우 각 1개씩 설치되며 스테인리스 커버 포함.
12.내부 챔버에는 내고온·내화형 배연 송풍기가 장착되어 있으며, 장비 후면 배연 덕트 외경은 DN150 mm임.
준수 기준:
GB 31241-2022「휴대용 전자제품용 리튬이온 전지 및 전지팩 안전 요구사항」
MT/T 1051-2007「광산용 램프용 리튬이온 축전지」
GB/T 19521.11-2005「리튬 배터리 팩 위험물 위험 특성 검사 안전 규격」
GB/T 18287-2013「휴대전화용 리튬이온 전지 총 규격」
UN 38.3「위험물 운송에 관한 권고사항 – 시험 및 기준 매뉴얼」제3부 38.3 절
UL 1642「리튬 전지 표준」UL 2054「가정용 및 상업용 축전지 팩」
IEC 62133-2012「알칼리성 또는 비산성 전해질을 포함한 축전지 및 축전지 팩 – 휴대용 기기용 밀폐형 축전지 및 축전지 팩의 안전 요구사항」
GB/T 8897.4-2008 (IEC 60086-4:2007)「1차 전지 제4부: 리튬 전지의 안전 요구사항」
YDB 032-2009「통신용 백업형 리튬이온 배터리 팩」
YD/T 2344.1-2022「통신용 리튬인산철 배터리 팩제1부: 일체형 배터리 팩」
GB/T 21966-2008 (IEC 62281:2004)「리튬 1차 전지 및 축전지의 운송 안전 요구사항」
GB 38031(단일 셀 시험 기준)
GB/T 31485-2015「전기자동차용 동력 축전지 안전 요구사항 및 시험 방법」
GB/T 31467.3-2015「전기자동차용 리튬이온 동력 배터리 팩 및 시스템제3부: 안전성 요구사항 및 시험 방법」

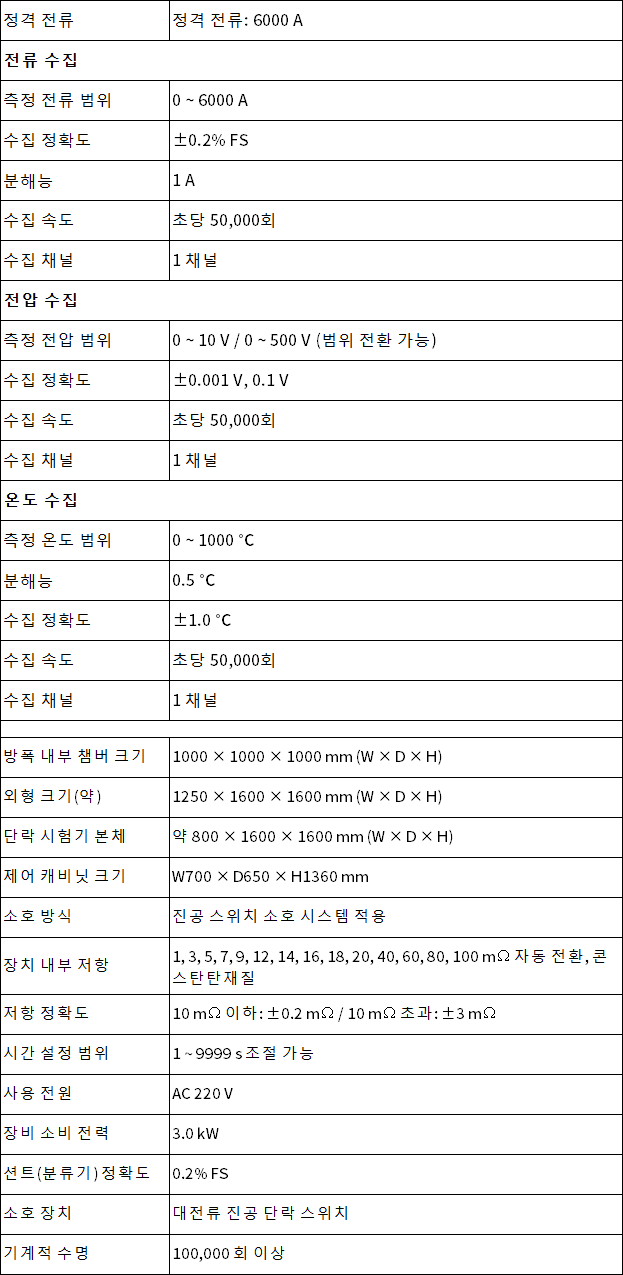

제품 사양:

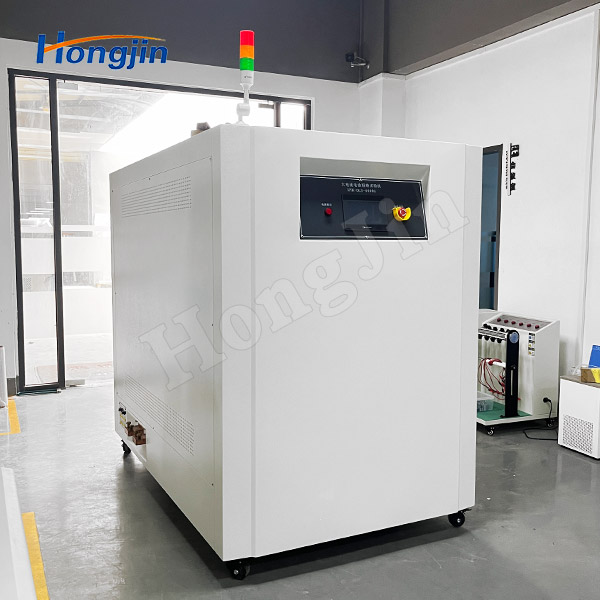

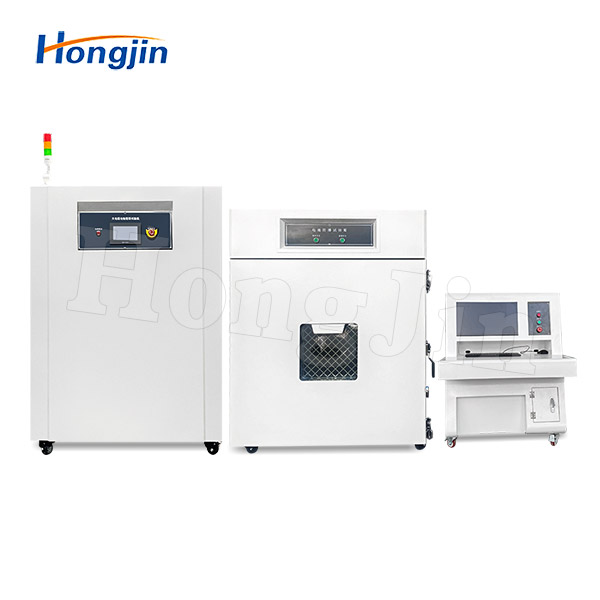

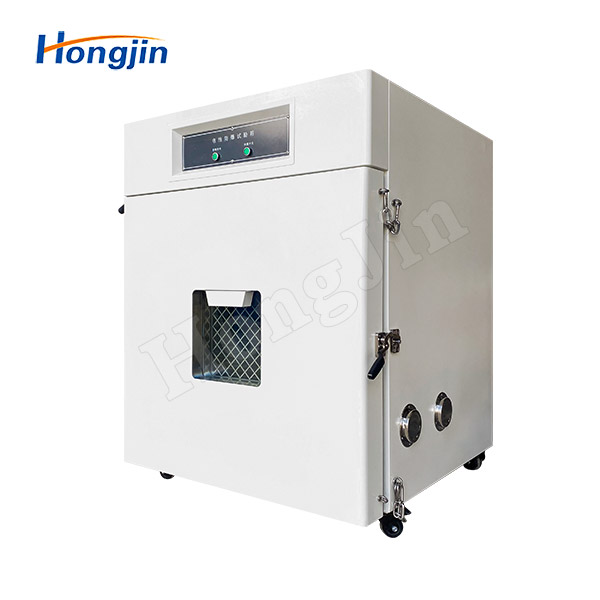

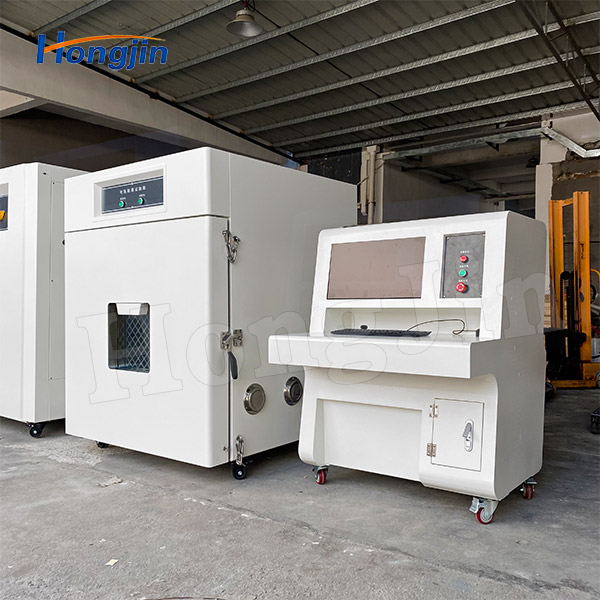

제품 실물 이미지:
