적용 범위:
각종 섬유 배드민턴 라켓, 테니스 라켓, 스쿼시 라켓 등의 타공 및 밀링 가공에 적합하며, 라켓의 생산·가공 및 유지보수 공정에 널리 사용됩니다.
작동 원리:
라켓 자동 드릴링 머신 제어 시스템은 5축 CNC(컴퓨터 수치제어) 시스템을 채택하였으며, 라켓의 드릴링 치수를 제어 시스템에 직접 입력할 수 있습니다. 각 라켓 모델별로 하나의 가공 파일을 생성할 수 있으며, 가공 제품을 변경할 경우 어떠한 금형도 교체할 필요 없이 가공 파일만 변경하면 해당 라켓의 가공 요구에 즉시 대응할 수 있습니다.당사에서 개발한 라켓 고정 지그는 조작이 간단하고 위치 결정 정밀도가 우수하여, 라켓을 지그에 올려놓은 후 1~2초 이내에 고정 작업이 완료됩니다. 한 대의 장비로 비치 라켓 5자루를 동시에 가공할 수 있으며, 작업자 1명이 3~4대의 장비를 조작할 수 있어 인력을 크게 절감할 수 있습니다.드릴링 모터는 최대 24,000 rpm의 고속 모터를 사용하여 라켓 내부 구멍에 버(burr)가 발생하지 않도록 보장합니다. 드릴 하강 속도는 컨트롤러에 의해 자동 조절되며, 드릴이 라켓에 근접할 때는 하강 속도가 느려져 라켓 표면의 도장 벗겨짐이나 데칼 손상을 방지합니다. 드릴 헤드가 라켓 내부에 진입한 후에는 하강 속도가 다시 빨라져 드릴링 효율을 향상시킵니다.
제품 특징:
1.고효율: 평균 가공 시간은 1개당 약 60~70초(듀얼 헤드 맞춤형 장비의 경우 가공 시간 절반). 라켓의 장착·분리는 간단하여 약 5초 내 완료되며, 본 장비는 완전 자동화로 작업자 1명이 동시에 3~4대를 관리할 수 있습니다.
2.고정밀: 위치 정밀도 0.02~0.1 mm(최대 오차가 머리카락 한 올 수준).
3.간편한 조작: 시작 버튼만 누르면 자동으로 가공이 완료되어 작업 강도가 낮음.
4.파일 편집 용이: HMI(사람-기계 인터페이스)에서 지령을 불러오며, 라켓 종류별 프로그램을 번호로 저장·관리 가능.
5.높은 호환성: 라켓 모델 변경 시 해당 지그만 교체하면 되며, 고정이 매우 간단함.
6.자동 공구 설정(자동 대도) 기능 탑재로, 금형 조정·정렬에 많은 시간을 들일 필요가 없음.

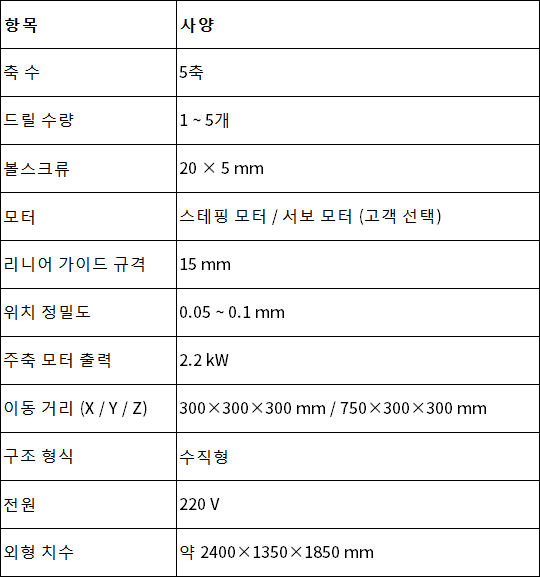

제품 사양:

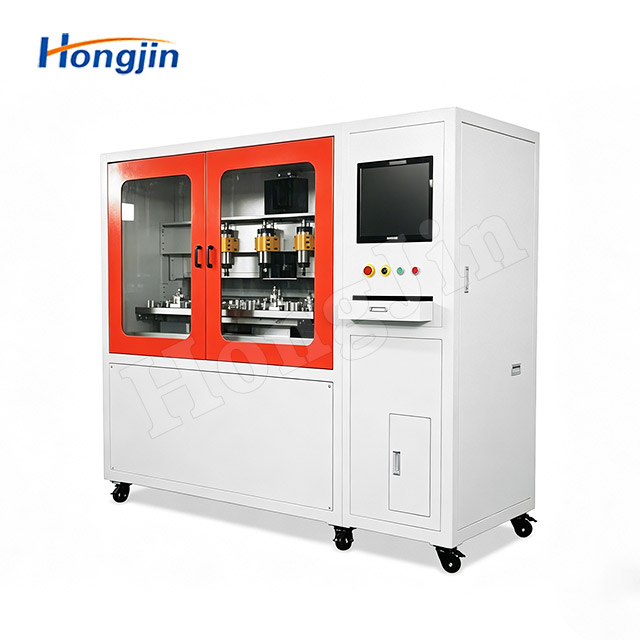

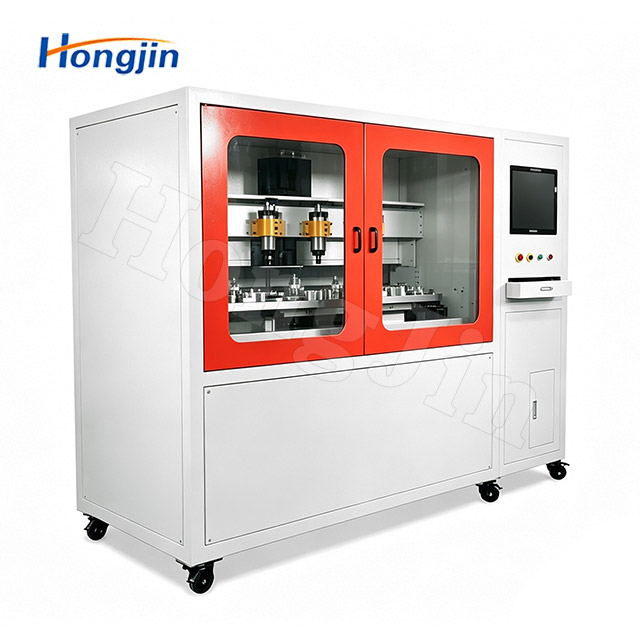

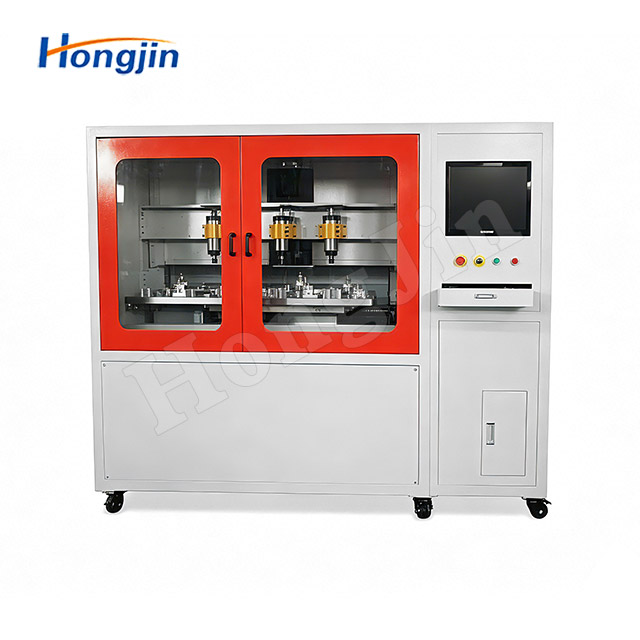

제품 실물 이미지:
