시스템 원리:

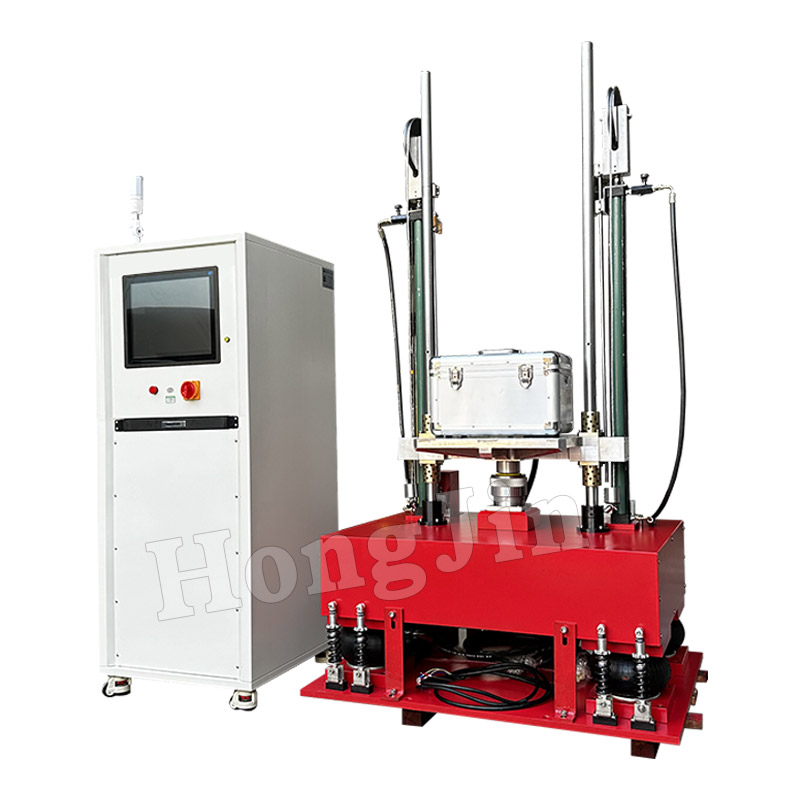

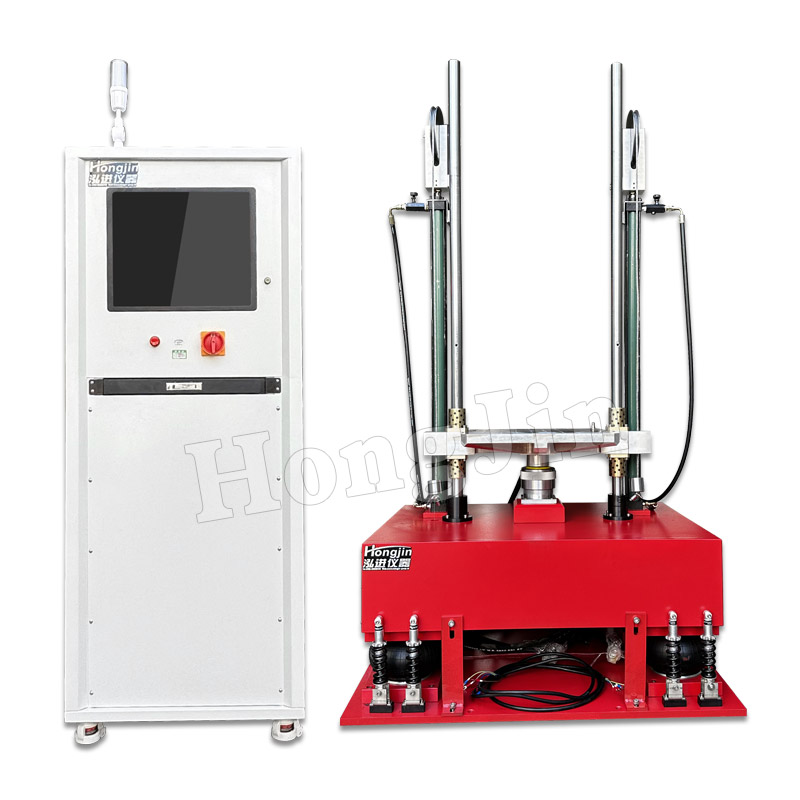

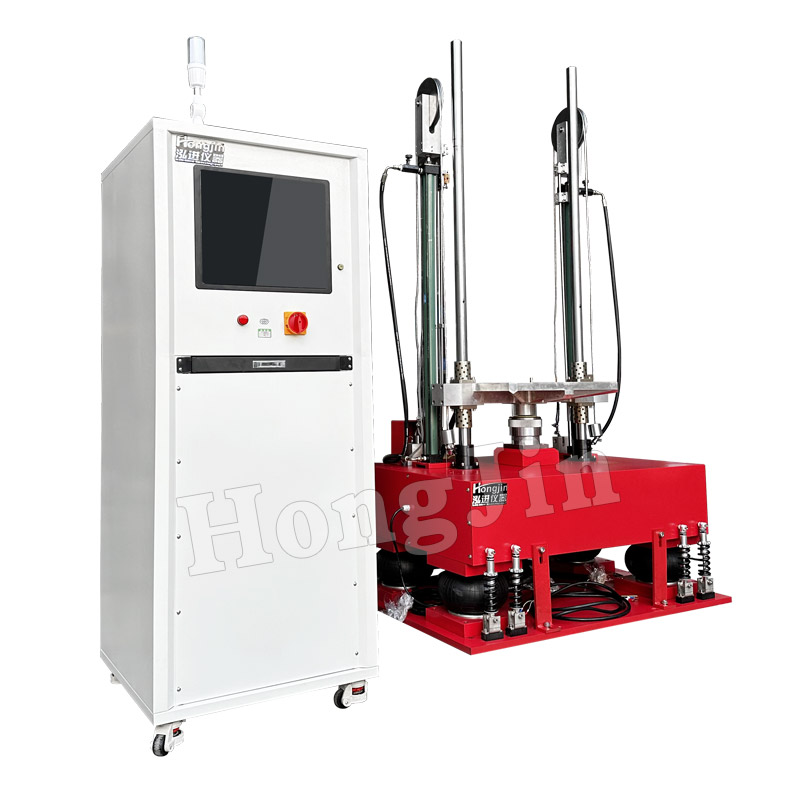

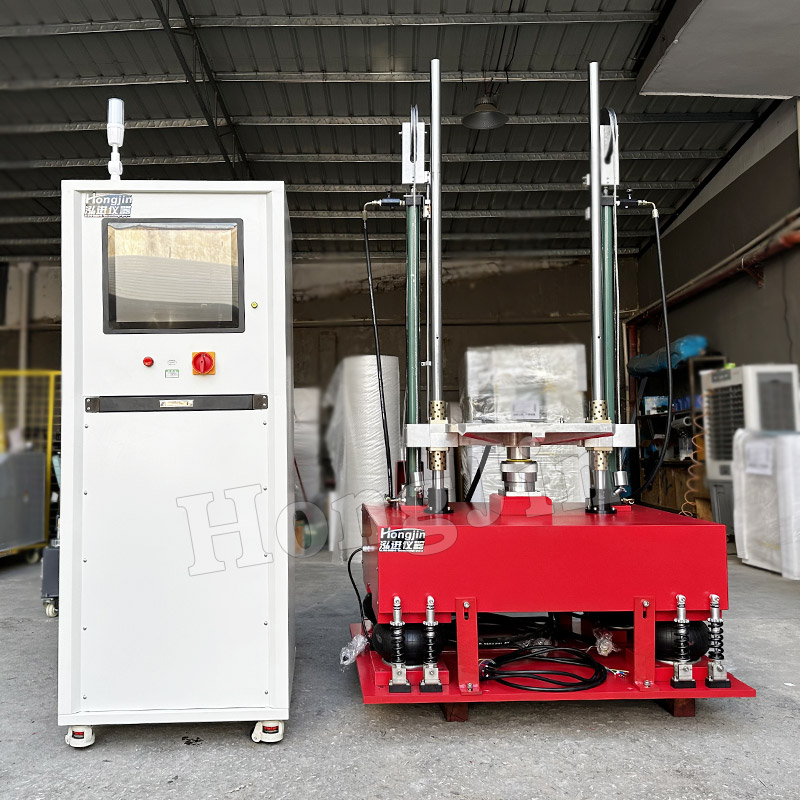

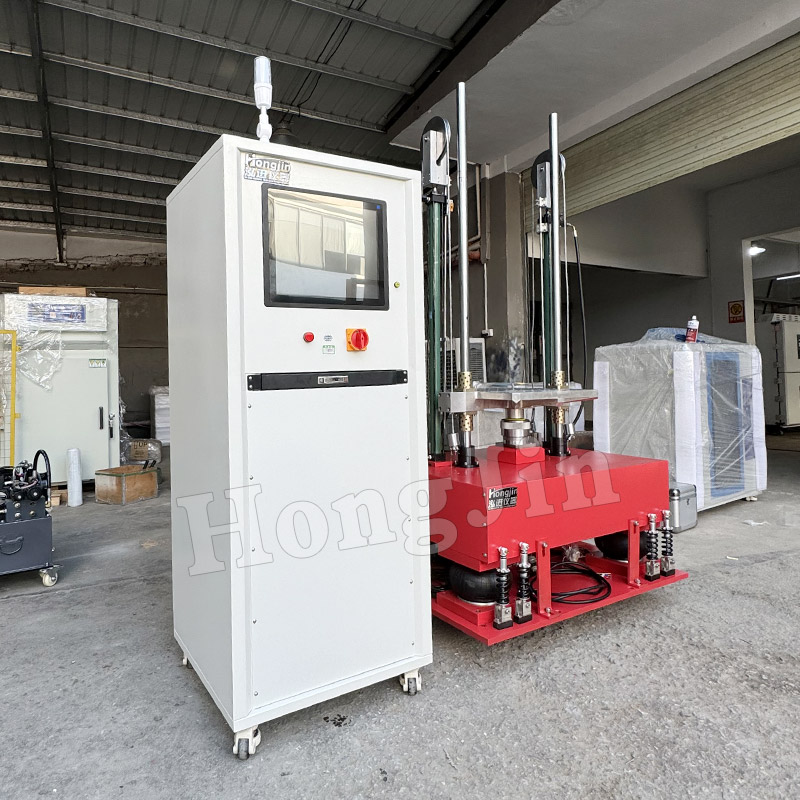

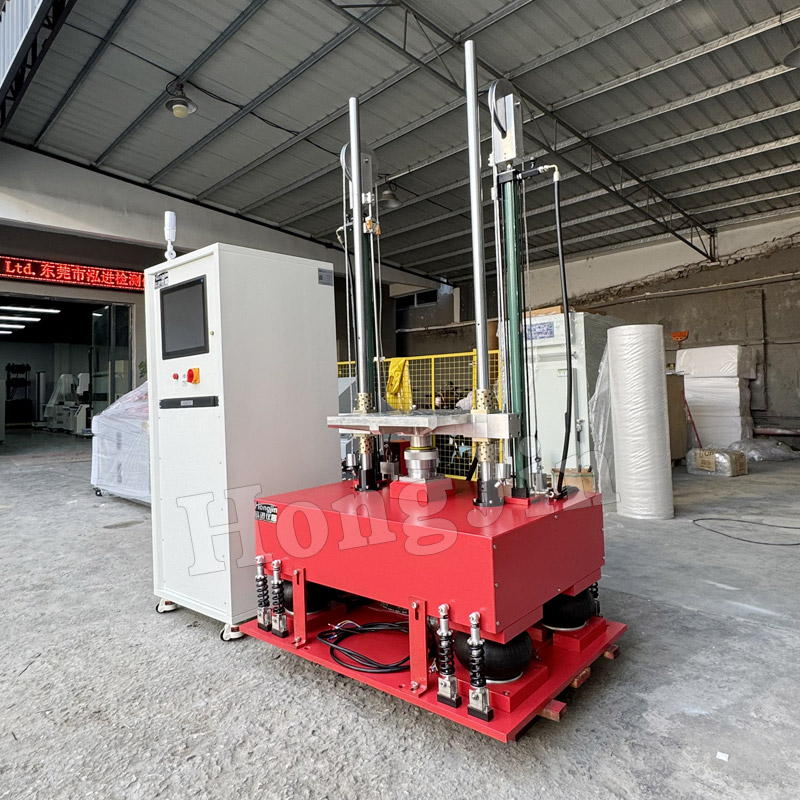

VB-CJ-200 충격 시험 테이블의 크기는 사용자 정의할 수 있습니다. 테이블 구조는 유한요소 최적화 분석을 거쳐 세심하게 설계되었습니다. 높은 구조적 강도와 고주파수 응답성을 가지고 있습니다. 높은 가속도 충격 테스트를 통해 0.5ms의 가속 지속 시간을 달성할 수 있으며 충격은 사인파입니다. 파형은 테스트 사양을 준수합니다. 2차 충격 방지 장치가 내장되어 있습니다. 플랫폼에는 고효율 진동 감쇠 장치가 장착되어 있습니다. 충격 높이는 디지털 방식으로 설정되고 자동으로 실행됩니다.

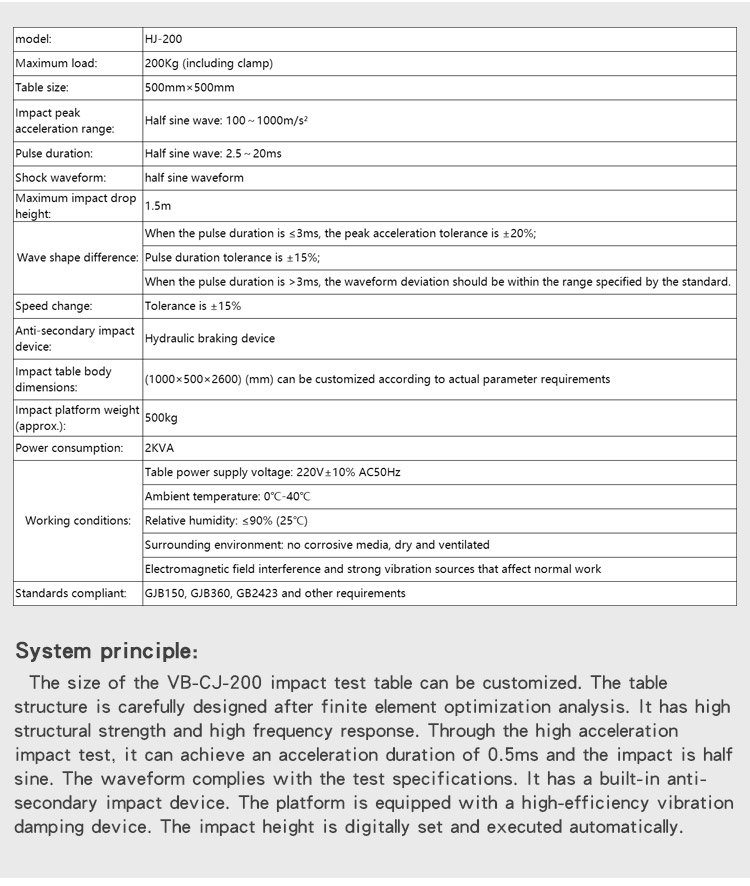

| 모델: | HJ-200 |
| 최대 부하: | 200Kg (클램프 포함) |
| 테이블 크기: | 500mm×500mm |
| 충격 피크 가속 범위: | 반 사인파: 100~1000m/s² |
| 펄스 지속 시간: | 반 사인파: 2.5~20ms |
| 충격 파형: | 반 사인 파형 |
| 최대 충격 낙하 높이: | 1.5m |
| 웨이브 모양 차이: | 펄스 지속 시간이 3ms 이하일 때 피크 가속 허용 오차는 ±20%입니다. |
| 펄스 지속 시간 허용 오차는 ±15%입니다. | |
| 펄스 지속 시간이 3ms를 초과하는 경우 파형 편차는 표준에 지정된 범위 내에 있어야 합니다. | |
| 속도 변화: | 공차는 ±15%입니다. |
| 2차 충격 방지 장치: | 유압 제동 장치 |
| 임팩트 테이블 본체 치수: | (1000×500×2600) (mm)는 실제 매개변수 요구 사항에 따라 맞춤 설정할 수 있습니다. |
| 충격 플랫폼 무게(대략): | 500kg |
| 전력 소비: | 2KVA |
| 근무 조건: | 테이블 전원 전압: 220V±10% AC50Hz |
| 주위 온도: 0℃-40℃ | |
| 상대습도: ≤90% (25℃) | |
| 주변 환경: 부식성 매체가 없고 건조하고 통풍이 잘 되는 곳 | |
| 정상적인 작업에 영향을 미치는 전자기장 간섭 및 강한 진동원 | |
| 표준 준수: | GJB150, GJB360, GB2423 및 기타 요구 사항 |
