적용 범위:

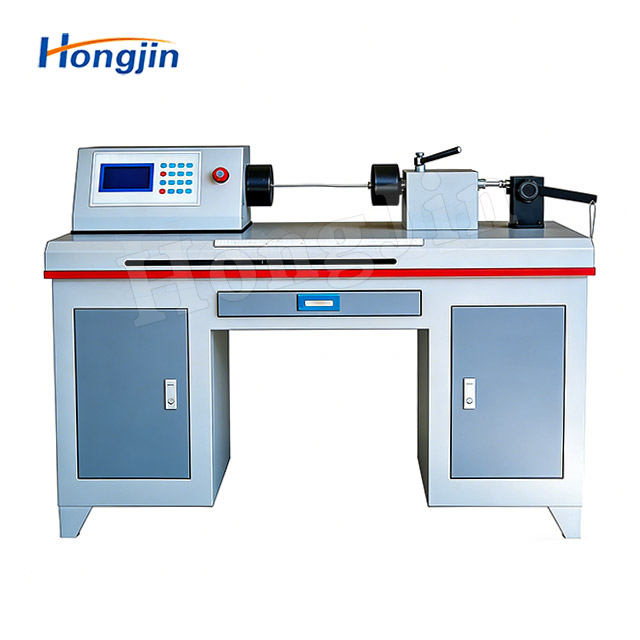

마이크로컴퓨터 제어 재료 비틀림 시험기는 하중 가력 시스템, 전달 시스템, 디지털 데이터 수집·처리 시스템 및 컴퓨터 측정·제어·표시 시스템 등으로 구성되어 있으며, 금속 재료, 비금속 재료, 복합 재료 및 각종 구조 부재의 비틀림 성능 시험에 적합합니다.
제품 특징:
1. 본체: 수평형 구조를 채택하였으며, 프레임 구조를 적용하여 장비 전체의 강성을 확보하였습니다. 주 구동축 및 클램프는 고품질 강재를 사용하여 수명을 보장합니다. 시편의 장착 및 탈착이 간편하고 신속합니다. 척의 이동단에는 정밀 중하중 가이드 레일을 적용하여 자유로운 이동이 가능하며, 시편에 가해지는 축방향 인장력을 최소화합니다.
2. 구동 시스템: 수입 전디지털 AC 서보 제어 시스템으로 구동되며, 속도 조절 범위가 넓고 하중 부여가 균일하고 안정적입니다.
3. 전달 시스템: 정밀 감속기를 사용하여 구동의 균일성, 안정성 및 전달 정밀도를 보장합니다. 횡방향 공간은 0~600mm 범위 내에서 임의로 수동 조절이 가능합니다.
4. 측정 및 표시 시스템: 광전 엔코더를 사용하여 시편의 비틀림 각도를 측정하고, 고정밀 토크 센서를 통해 시편의 토크를 수집하며, 고정밀 회전 엔코더로 비틀림 변형을 측정합니다. 컴퓨터 화면에 토크, 비틀림 각도, 비틀림 변형 및 각종 시험 곡선을 표시합니다.
5. 소프트웨어 시스템:
5.1 JB/T9370—1999 「비틀림 시험기 기술 조건」 및 GB10128—1988 「금속 상온 비틀림 시험 방법」의 데이터 처리 관련 요구사항을 충족합니다.
5.2 시편의 전단 탄성계수(G값), 항복점(τs), 상항복점(τsu), 하항복점(τsl), 비틀림 강도(τb) 등을 측정할 수 있습니다. 토크 및 비틀림 각도를 자동으로 추적 측정하고 시험 곡선을 표시합니다. 시험 종료 후 자동으로 데이터 처리를 수행하며, 재료의 전단 탄성계수(G), 규정 비비례 비틀림 응력(τp), 항복점, 상·하 항복점, 비틀림 강도 등의 성능 파라미터를 자동으로 산출합니다. 사용자 요구에 따라 보고서 형식을 자유롭게 설정하고 시험 보고서를 출력할 수 있습니다.
5.3 시험기는 연속 하중 부여 및 임의 하중에서의 유지 기능을 지원합니다. 시험 과정에서 충격이나 진동이 없으며, 측정값의 안정성이 우수합니다.
5.4 여러 개의 시험 곡선을 자유롭게 중첩 비교할 수 있으며, 출력 및 인쇄가 가능합니다.

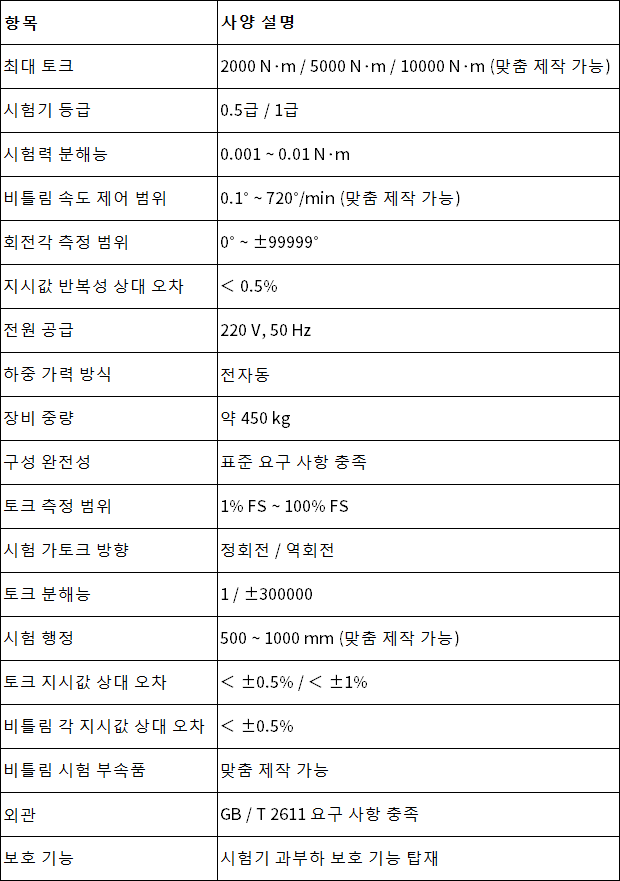

제품 사양:

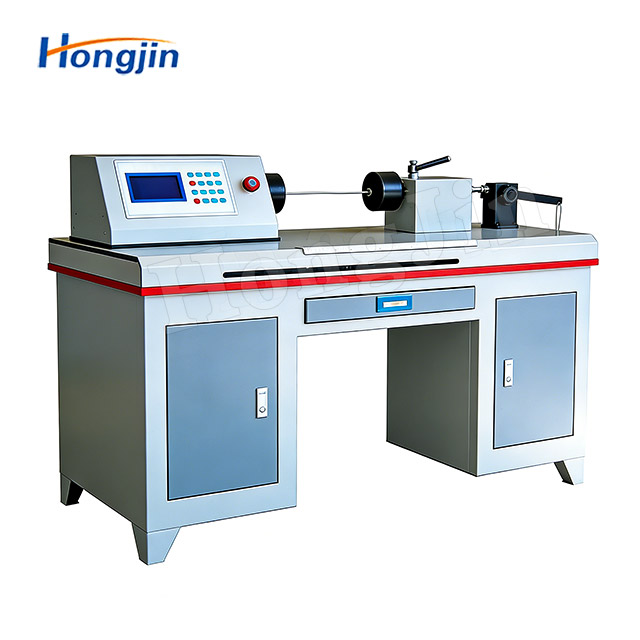

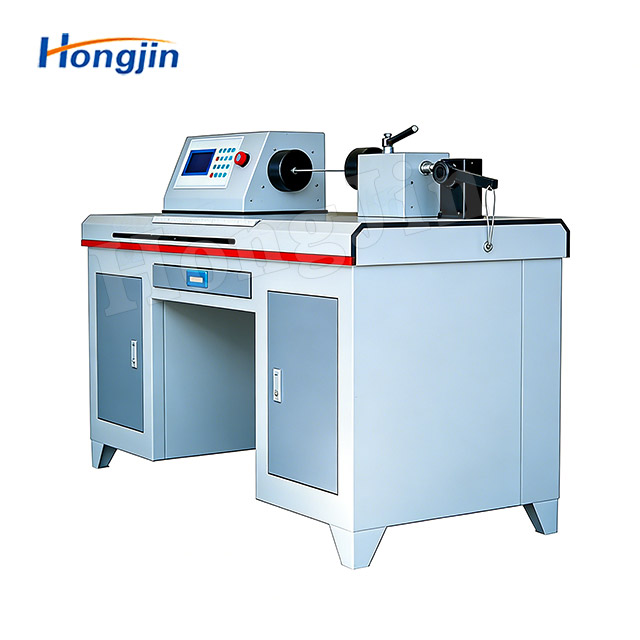

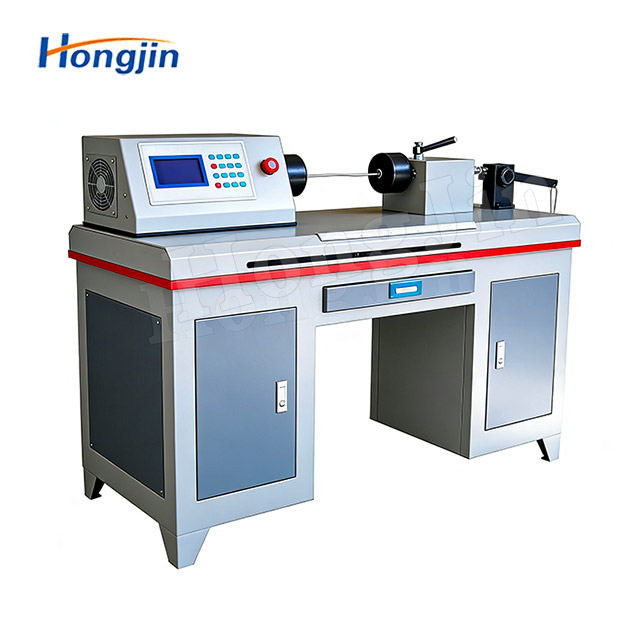

제품 실물 이미지:
