오픈형 2롤 혼련기

적용 범위:

본 장비는 재생고무 공장, 동력벨트 공장, 컨베이어 벨트 공장, 고무제품 제조업체, 신발 공장, 케이블 공장, 고무호스 공장, 씰(밀봉재) 제조업체 등 각종 고무 관련 산업에 널리 적용됩니다.본 장비는 일체형 베이스, 프레임, 전·후 롤러, 전달 기어, 감속기, 롤 간격 조절 장치, 롤 온도 조절 장치, 안전 스위치 및 전기 제어 시스템으로 구성되어 있습니다.롤러는 합금 냉경 주철 재질로 제작되어 경도가 높고 내마모성이 우수합니다. 롤 온도 조절 장치는 롤 내부에 증기 또는 냉각수를 통과시켜 롤 온도를 조절할 수 있어, 다양한 공정 요구를 충족시킬 수 있습니다.

구조 소개:

1. 기계 구성 및 구조 본 기계는 일체형 베이스, 프레임, 롤러, 전달 기어 및 기어 감속기, 전동기 등으로 구성되어 있습니다.롤러는 냉경 주철로 제작되었으며, 표면은 연삭 가공 처리되어 경도가 높고 내마모성이 우수합니다. 롤러 내부는 중공 구조로 냉각수 순환 시스템이 설치되어 있습니다.본 장비는 탁상형 구조로, 웜기어 감속기를 기계 베이스 측면에 설치하고 롤러와 프레임을 기계 상부에 배치하여 구조가 콤팩트하고 조작이 편리합니다.

2. 구동 시스템 기계의 구동부는 베이스 외부에 설치된 경화기어 감속 전동기에 의해 구동됩니다. 전달 기어를 통해 후방 롤러를 회전시키고, 이후 롤러 좌측에 설치된 한 쌍의 속도비 기어를 통해 전방 롤러를 구동함으로써, 전·후 롤러가 서로 반대 방향으로 서로 다른 속도로 회전하도록 설계되었습니다.

3. 안전 보호 장치 및 적용 분야 모든 전달 기어에는 밀폐형 보호 커버가 장착되어 있으며, 장비에는 전기 제동 장치가 설치되어 있습니다. 비상 정지 시 비상 정지 스위치를 누르면 즉시 제동이 이루어져 안전성이 더욱 향상됩니다.본 장비는 당사에서 자체 설계·제조한 제품으로, 주로 실리콘 및 고무 혼합 공정에 사용됩니다. 구조가 정교하고, 안전성과 조작 편의성이 뛰어나며, 적용 범위가 넓고 작업 효율이 높은 것이 특징입니다.

장비의 장점:

1. 운반이 용이함 하부 공간형 구조 설계로 지게차를 이용한 운반이 편리합니다.

2. 수치제어 일체형 설계 전원 스위치와 정지 스위치를 한곳에 집중 배치하여 조작이 간편하고 사용성이 우수합니다.

3. 안전 장치 완비 여러 개의 터치식 비상 정지 스위치와 수동 안전 풀 레버가 장착되어 있습니다.

특히 터치식 비상 정지 역회전 레버는 작업 중 작업자가 실수로 롤러에 말려 들어가는 사고를 방지하기 위해 설계되었으며, 접촉 시 즉시 역회전하여 안전성을 크게 향상시킵니다.

4. 크롬 도금 롤러 롤러는 고강도 정밀 강재를 사용하였으며,담금질-외경 정밀 연삭-경질 크롬 도금-외경 연삭-미러 폴리싱 공정을 거쳐 제작됩니다.

이로 인해 재료 부착이 적고, 박리·변형이 발생하지 않으며, 내식성이 뛰어나 녹 발생이 어렵습니다.

5. 회전 조인트 추가 장착회전 조인트 및 냉수 순환 시스템을 적용하여 냉각 효율이 우수합니다.

6. 스테인리스 스틸 트레이 스테인리스 재질의 트레이를 적용하여 녹 발생이 없고 세척 및 유지관리가 용이합니다.

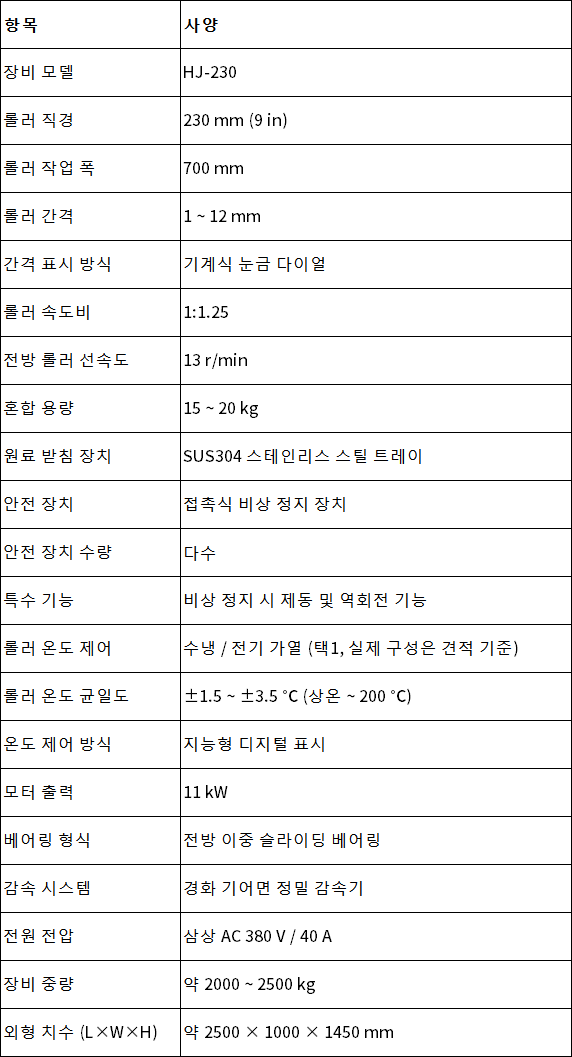

제품 사양:

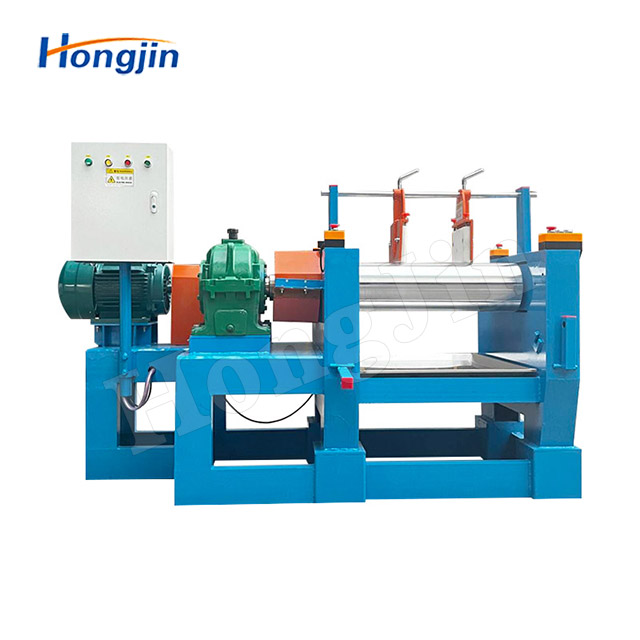

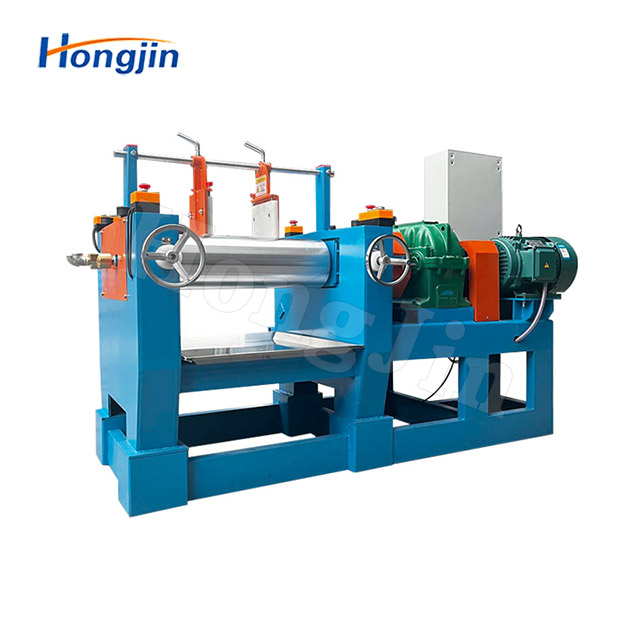

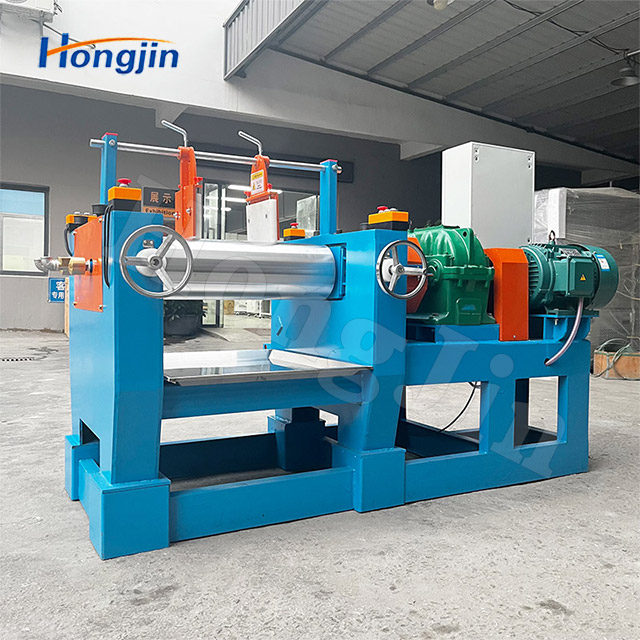

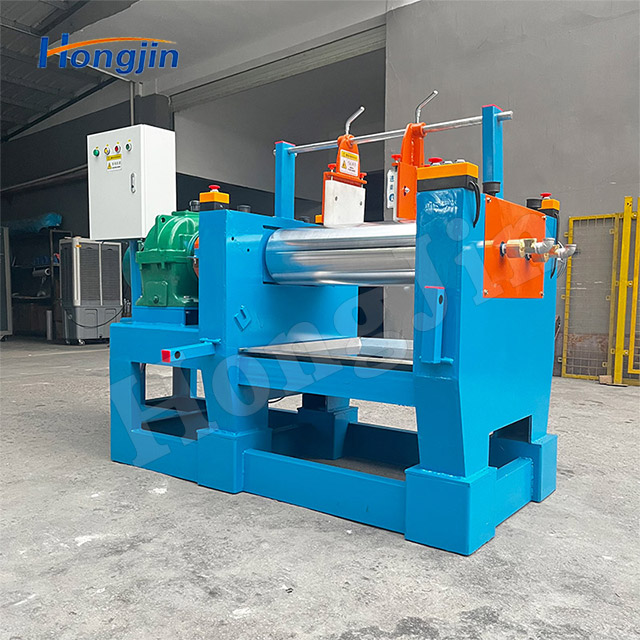

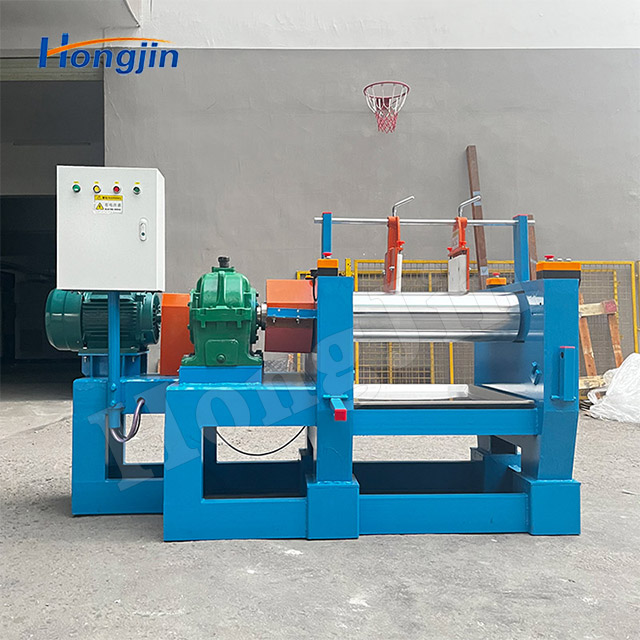

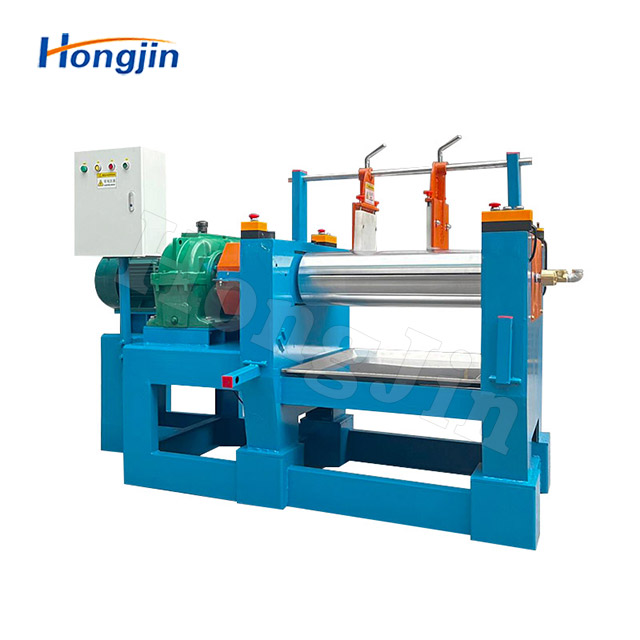

제품 실물 이미지:
