적용 범위：
온습도, 진동 삼종 종합 테스트 시스템은 고저온 순환 시스템과 전자기 진동 테스트 시스템을 조합하여 항공, 우주, 자동차, 전자 등 제품이 더욱 현실적인 환경에서 운동 진동 충격, 고온 내열, 저온 내한, 진동 등의 환경에서 제품 및 부품의 적응도와 제품 결함을 노출하는 데 사용됩니다.
제품 기능:
본 장비는 다음과 같은 단독 또는 조합(종합) 신뢰성 테스트를 수행할 수 있습니다: 고온 저장 시험, 저온 저장 시험, 고저온 습도 순환 시험, 정현 시험, 랜덤 시험, 충격 시험, 진동 탑재 검색 및 정지 시험.
진동대 원리:
전자기 진동 테스트 시스템의 작동 원리는 스피커와 유사합니다. 즉, 전기가 흐르는 도체가 자기장 내에서 전자기력의 영향을 받아 움직입니다. 진동대의 자석 회로 내에서 동코일이 교류 전류 신호를 통해 진동력을 생성하면 자석 회로 내에서 진동 운동이 발생합니다.

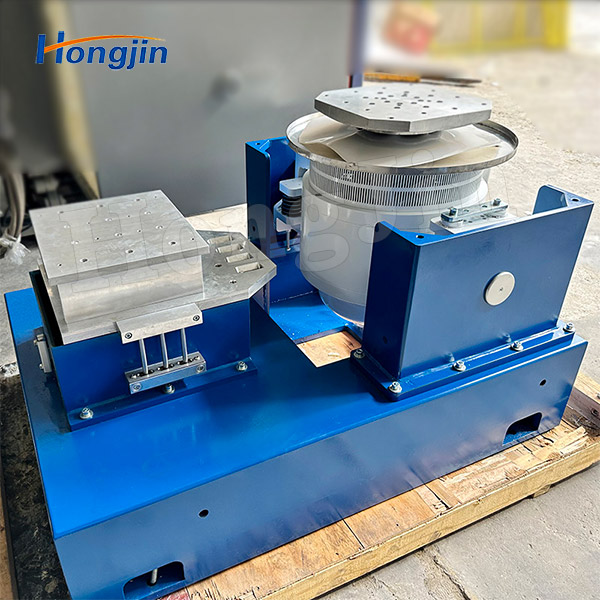

진동대 본체 특징:
1.이중 자석 회로 구조: 단일 자석 회로와 비교하여 자기장 강도가 강하고, 본체 크기가 작으며, 누설 자석이 적습니다.
2.무골격 동코일: 동코일 골격을 없앰으로써, 운동 시스템의 무게가 가벼워지고, 공차 가속도가 커지며, 동코일의 1차 자주 진동 주파수가 높아져 전체 주파수 대역의 파형 왜곡이 적고, 동코일의 열 방출이 좋습니다.
3.서스펜션 장치: 롤링 암 서스펜션 시스템과 직선 베어링 유도 방식으로 진동대의 유도 성능이 우수하고, 편향 하중에 대한 저항 능력이 뛰어납니다.
4.동강도가 낮고 정강도가 큰 공기 스프링 지지 선택: 높은 하중 능력을 가지고 있고, 저주파 특성이 우수합니다.
5.축 차단 진동: 수직 진동 시, 전용 기초를 생략할 수 있습니다.
진동 제어기
a. 특징:
SUPER/VT-9002를 채택하여 최고의 가성비를 제공하며, 다양한 진동대(전기식 또는 유압 진동대 등)의 제어를 구현할 수 있습니다. 국제적으로 가장 진보된 DSP 프레임워크와 제어 알고리즘을 채택하고, 32비트 부동소수점 450MHz DSP 처리기, 고성능 24비트 ADC, 최대 130dB의 동적 범위로 신뢰할 수 있는 제어 품질을 보장합니다. 또한, 이 기기는 가장 포괄적인 진동 제어 소프트웨어 모듈을 제공합니다. 모듈에는 임의, 정현, 고전적 충격, 공진 검색 및 정지, 충격 응답 스펙트럼 제어, 정현 + 임의, 정현 + 정현, 임의 + 임의, 긴 시간 파형 재현 및 기타 보조 기능이 포함됩니다. 각 기능 모듈은 기본 기능과 선택 기능을 제공하며, 사용자는 필요에 따라 원하는 기능을 맞춤 설정할 수 있습니다.
b. 기능:
정현 테스트, 임의 테스트, 충격 테스트, 공진 검색 및 정지는 화면에서 제어 스펙트럼, 파형 및 신호 동적 범위를 관찰할 수 있습니다.

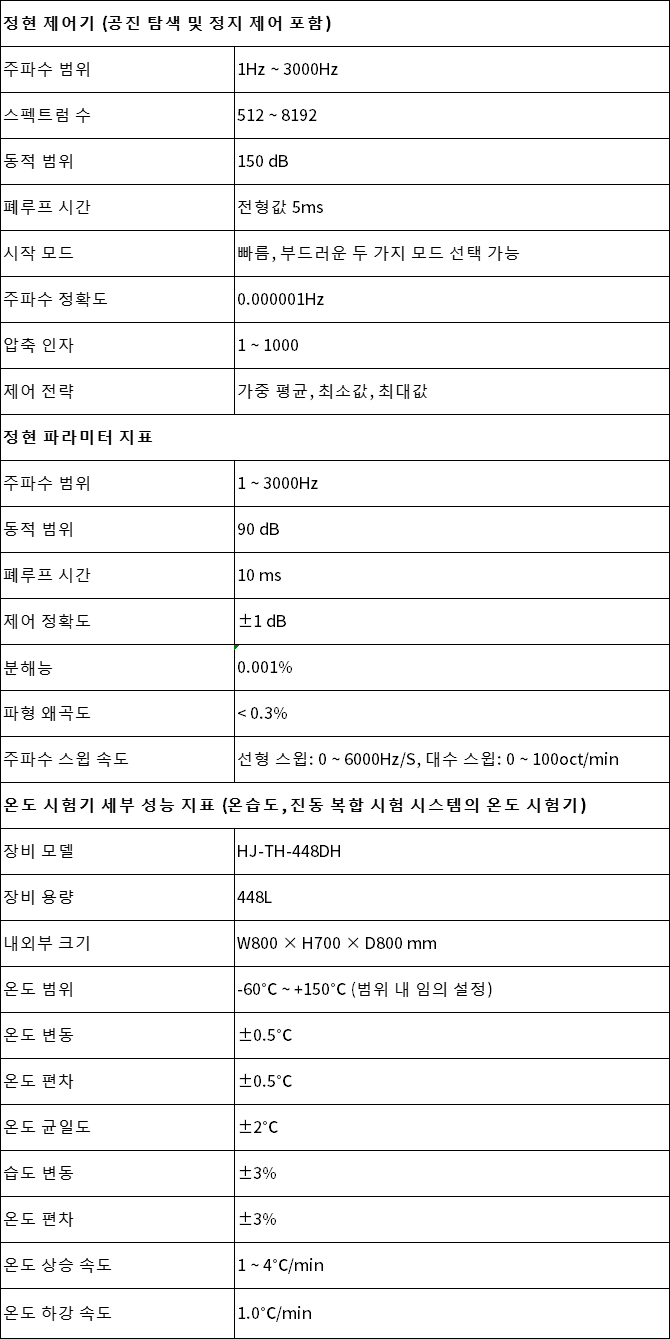

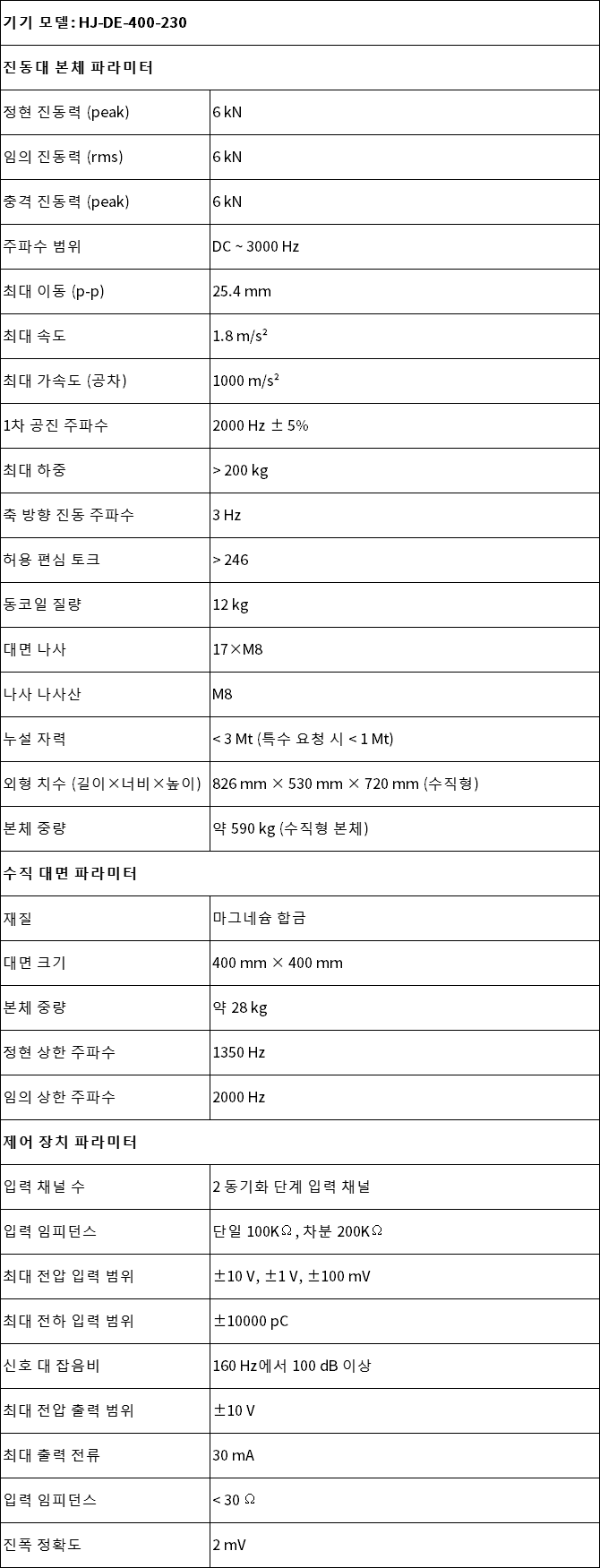

제품 사양:

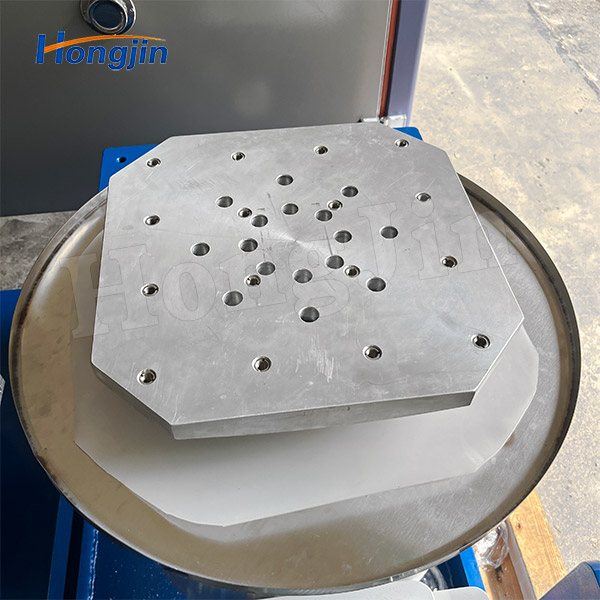

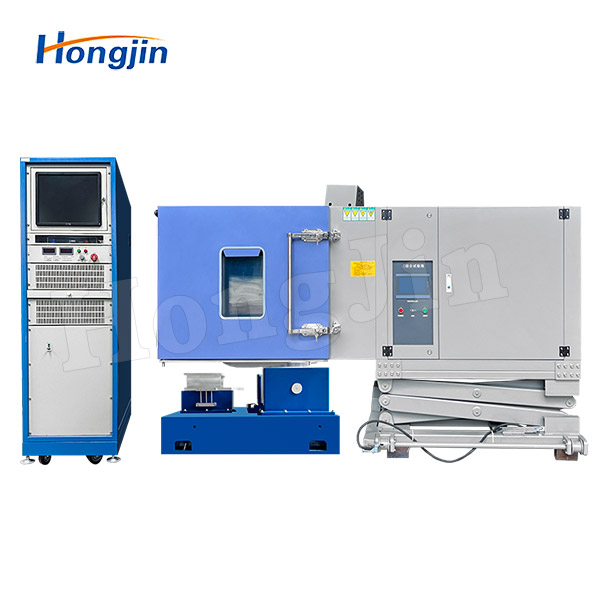

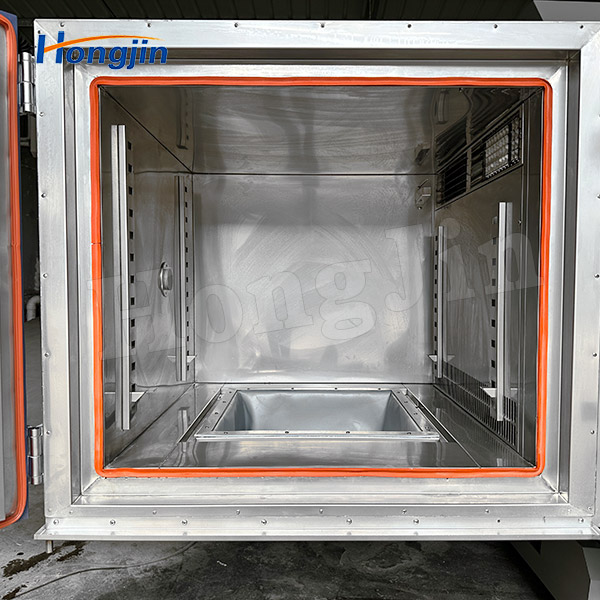

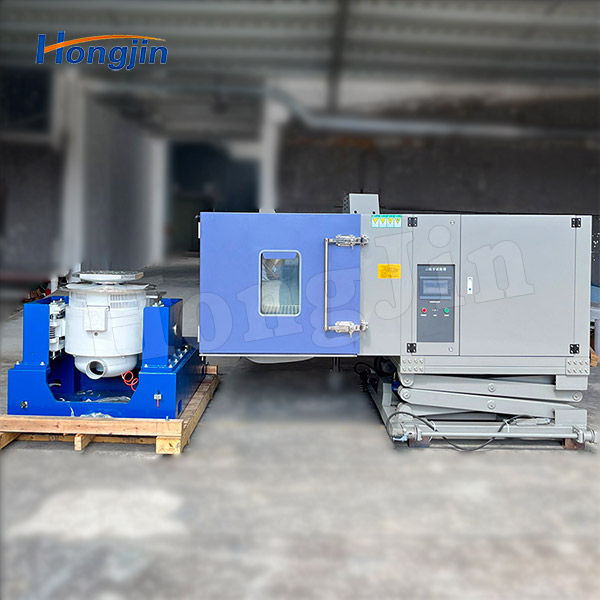

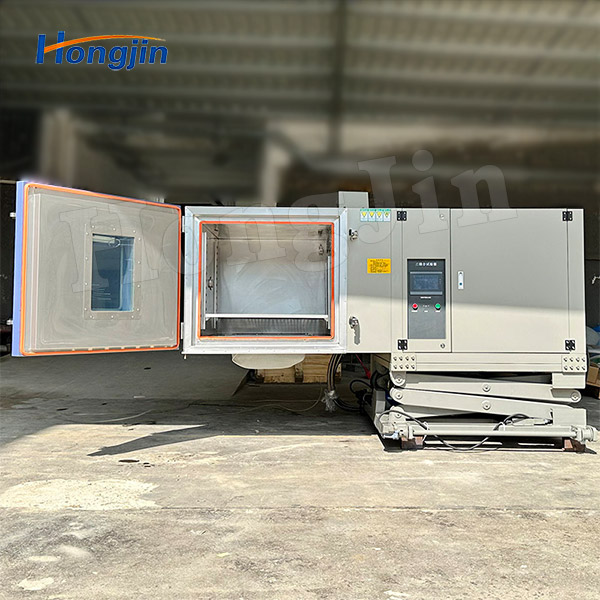

제품 실물 이미지:
