적용 범위:
차륜(휠) 방사 방향 충격 시험기는 전기자전거 휠, 전기자전거 허브 모터, 오토바이 휠뿐만 아니라 전기자전거 완성차 및 오토바이 완성차 제조업체의 생산 및 품질 연구·개발 과정에서 널리 사용됩니다.본 시험기를 통해 시험을 수행함으로써, 휠 및 그 부속품이 방사 방향 충격을 받을 때 충분한 강도와 내구성을 갖추고 있음을 검증할 수 있으며, 이를 통해 차량의 안전 성능을 향상시킬 수 있습니다.
제품 개요:

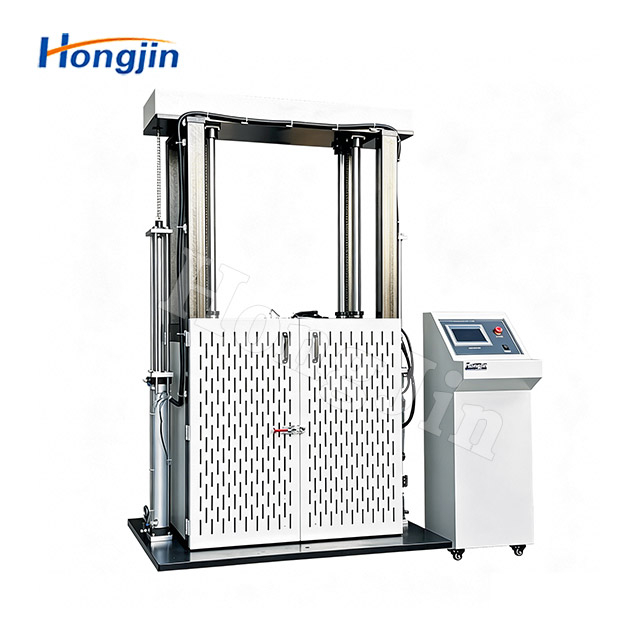

차륜 방사 방향 충격 시험기는 차량이 주행 중 요철이 있는 노면을 통과하거나 노반 등 장애물과 충돌할 때 허브에 가해지는 충격력을 모사하는 장비입니다. 본 시험기를 통해 차륜 및 그 부속품의 강도, 인성(인장·충격 특성) 및 내구성을 평가하여 차량의 안전 성능을 확보할 수 있습니다.본 시험기는 충격 에너지를 조절할 수 있으며, 추(배중추)의 중량과 충격 높이를 조정함으로써 다양한 충격 에너지 조건을 구현할 수 있습니다.
구조적 특징:
1.본 장비는 주로 본체, 파라미터 측정·표시 유닛, 강전 제어 유닛, 시험 지그(부속 장치) 등으로 구성되어 있습니다.
2.본체는 이중 기둥 프레임 구조를 채택하였으며, 모터는 상부에 배치되어 있습니다. 강철 와이어 로프를 통해 충격 해머를 필요한 높이까지 승강시키고, 광전식 엔코더로 높이 값을 정밀하게 측정함으로써 충격 에너지를 정확하고 안정적으로 확보합니다.
3.충격 해머의 해제는 공압 제어 방식으로 이루어지며, 동시에 안전 핀을 장착하여 시험 안전성을 보장합니다.
4.이차 충격 장치를 탑재하여 차륜에 대한 이차 충격 시험이 가능하며, 30° 충격 지지대를 기본 제공하여 다양한 시험 표준에 따라 선택하여 사용할 수 있습니다. 또한 보호망을 적용하여 시험 중 안전을 확보하였습니다.
5.강전 제어함을 구성하여 승강 모터 및 공압 부품에 대한 구동 및 제어를 수행합니다.
적용 기준:
QC/T 211-1996「오토바이 및 경량 오토바이용 경합금 차륜 시험 방법」
GB/T 6147-92「시험기 포장, 포장 표시 및 저장·운송에 관한 기술 요구사항」
JASO T 203-85「오토바이용 경합금 차륜」

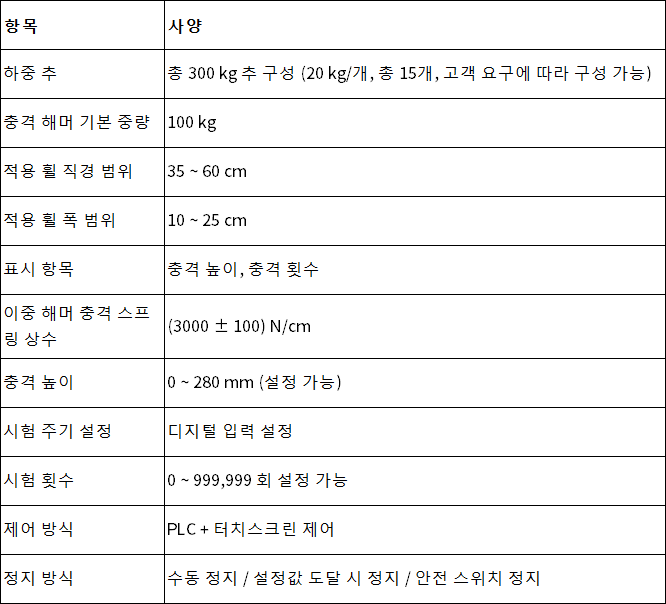

제품 사양:

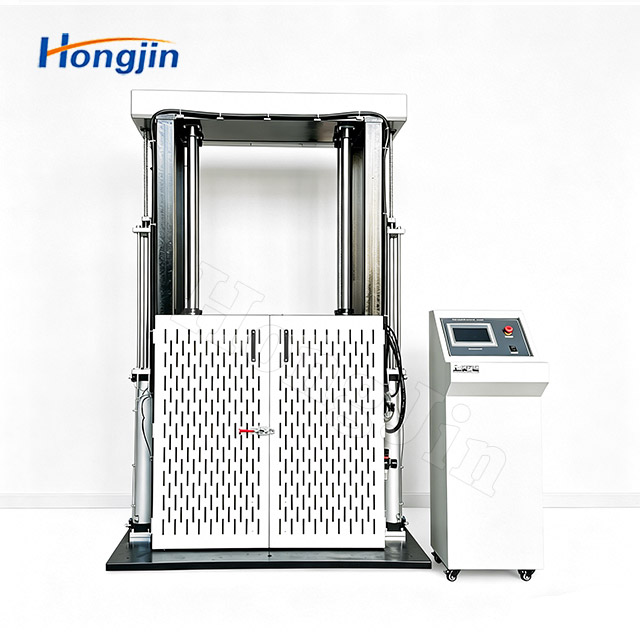

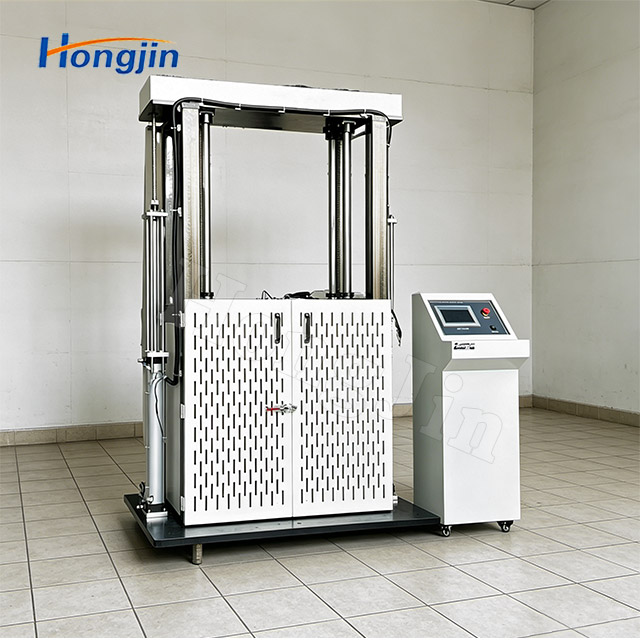

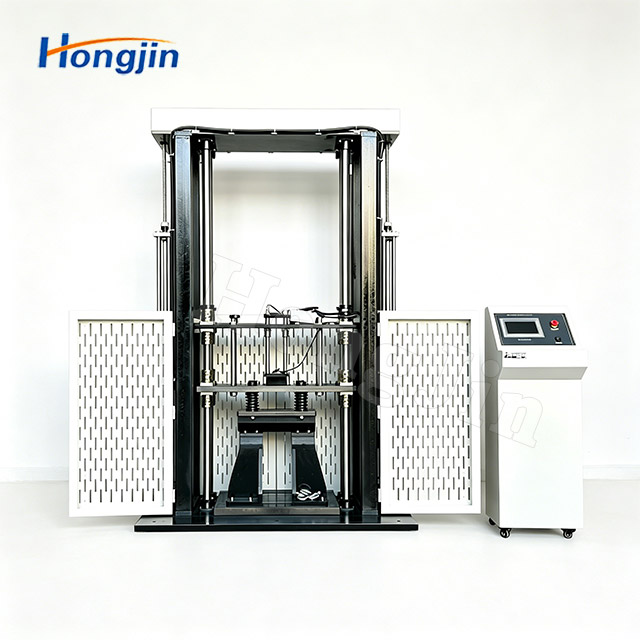

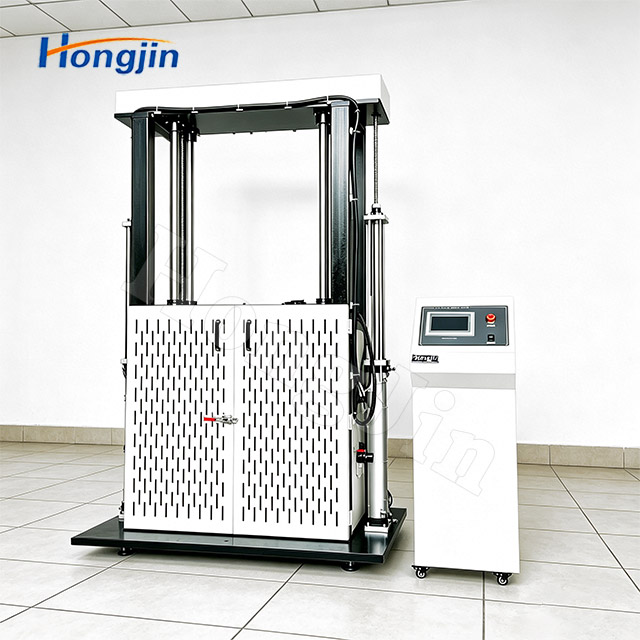

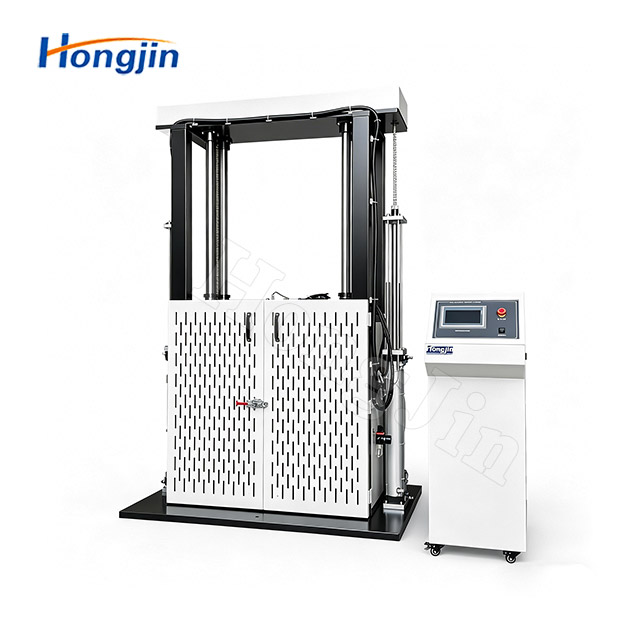

제품 실물 이미지:
