적용 범위:
지진 모의 시험대는 실험실 환경에서 지진 운동 효과를 재현하여 구조물의 내진 성능을 연구하는 데 사용되는 핵심 장비이다. 적용 범위가 넓으며, 주로 토목공학, 수리공학, 교통공학 및 기계·전기 설비 분야를 포함한다.
제품 개요:
지진 시뮬레이션 시험대(즉, 지진 시뮬레이션 진동 시험 시스템)는 수평 및 수직 방향에서 작동 실린더를 유연하게 배치할 수 있으며, 진동 컨트롤러와 서보 컨트롤러를 채택하여 이중 수평(X–Y 방향), 3축, 3축 6자유도 진동 제어를 구현합니다. 다양한 추력을 제공하는 진동대와 하중 지지 테이블을 구성하여 서로 다른 지진 시뮬레이션 시험 요구를 충족합니다.본 장비는 주로 토목공학 구조물, 전력·통신·원자력 등 기계·전기 설비의 내진 성능 시험에 사용됩니다. 본 진동 시스템은 큰 추력과 긴 행정을 갖추고 있어 초저주파 지진파를 모사할 수 있으며, 이를 통해 토목 구조물의 내진 성능을 평가할 수 있습니다.지진 시뮬레이션 시험대는 「JGJ 101-96 건축물 내진 시험 방법 규정」의 장비 요구사항을 충족하며, 다양한 지진파(예: El Centro 지진파, 인공 합성 지진파 등)를 정확하게 재현할 수 있습니다. 사용자는 시험 요구사항과 구조 특성 등에 따라 건축물 구조 모델에 서로 다른 수의 가속도 및 응력 측정점을 배치하고, 해당 측정점의 지진 응답(가속도, 변위, 동응력)을 수집·분석함으로써 지진 작용 하에서 전체 구조 및 주요 부재의 변형 거동과 응력 상태를 연구할 수 있습니다.또한 본 지진 시뮬레이션 진동 시험대는 고객 요구에 따라 유연하게 맞춤 제작이 가능하며, 국내외 지진 시뮬레이션 시험 표준을 참고하여 해당 지진 시뮬레이션 시험을 수행할 수 있습니다. 예를 들면 GR-63-CORE ISSUE 3-2006, GB/T 13540-2009 「고압 개폐장치 및 제어장치의 내진 요구사항」, GB/T 2424.25-2000 「전기·전자 제품 환경 시험 제3부: 시험 지침—지진 시험 방법」 등이 있습니다.

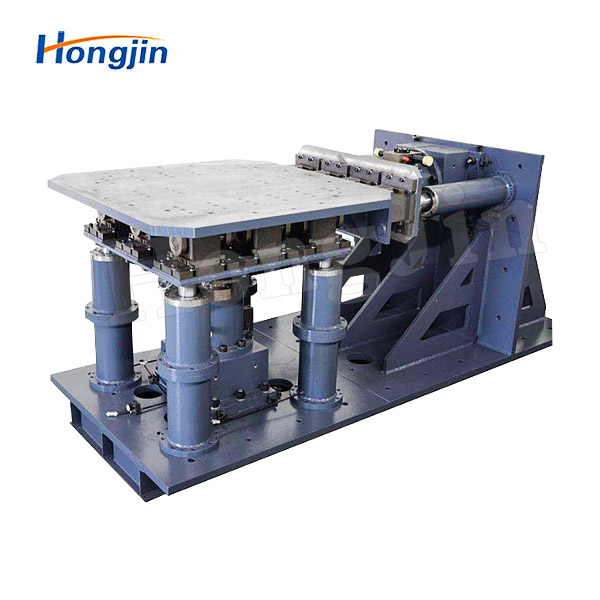

제품 실물 이미지:
