주요 측정 원리/응용 프로그램:

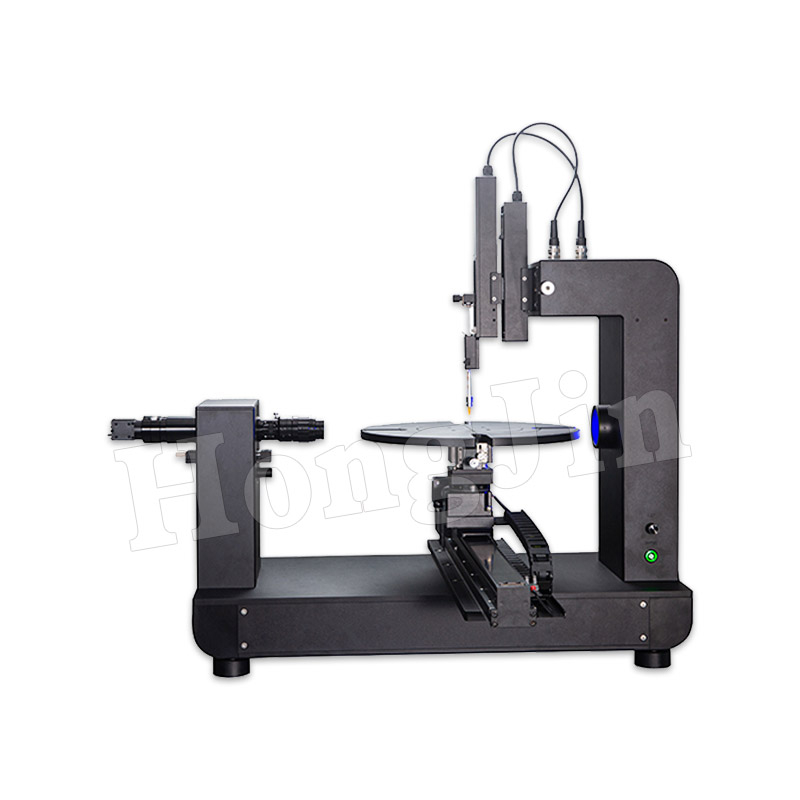

접촉각 측정 장비는 주로 광학 투영을 통해 액체 및 고체 샘플의 표면 프로파일을 분석합니다.
접촉각은 기체, 액체, 고체의 교차점에서 형성되는 각도 θ를 나타냅니다. 이 각도는 현재 재료 표면의 습윤성을 결정하는 가장 좋은 방법입니다.
표면 장력은 단위 길이 경계선에 수직인 표면의 인접한 두 부분 사이의 당기는 힘을 나타냅니다.
계면 장력은 액체와 다른 비혼화성 액체 사이에 생성되는 힘을 의미합니다.
표면에너지는 물체 표면의 분자 사이에 작용하는 힘을 말한다.
접착 작업은 분자 사이의 상호 작용력으로 인해 두 개의 응축상을 분리하는 데 필요한 작업을 의미합니다.

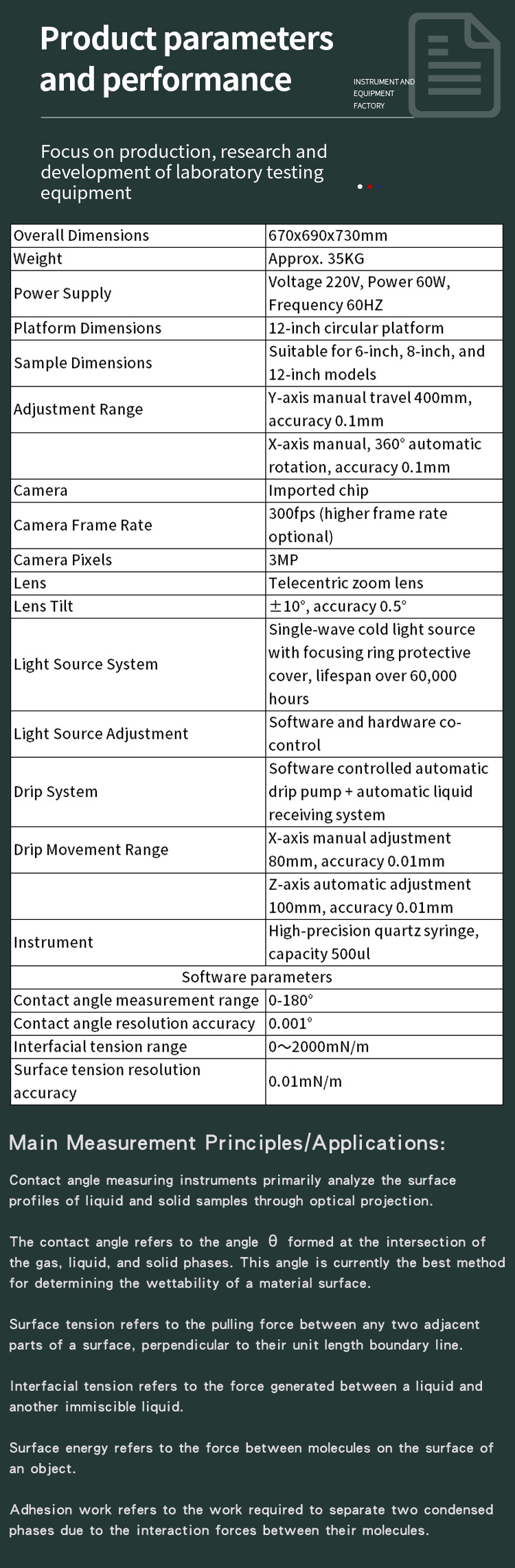

| 장비사양 | |
| 전체 치수 | 670x690x730mm |
| 무게 | 대략. 35KG |
| 전원공급장치 | 전압 220V, 전력 60W, 주파수 60HZ |
| 플랫폼 크기 | 12인치 원형 플랫폼 |
| 샘플 치수 | 6인치, 8인치, 12인치 모델에 적합 |
| 조정 범위 | Y축 수동 이동 400mm, 정확도 0.1mm |
| X축 수동, 360° 자동 회전, 정확도 0.1mm | |
| 카메라 | 수입 칩 |
| 카메라 프레임 속도 | 300fps(더 높은 프레임 속도 옵션) |
| 카메라 픽셀 | 3MP |
| 렌즈 | 텔레센트릭 줌 렌즈 |
| 렌즈 기울기 | ±10°, 정확도 0.5° |
| 광원 시스템 | 초점 링 보호 커버가 있는 단파 냉광원, 수명 60,000시간 이상 |
| 광원 조정 | 소프트웨어 및 하드웨어 공동 제어 |
| 드립 시스템 | 소프트웨어 제어 자동 드립 펌프 + 자동 액체 수용 시스템 |
| 드립 운동 범위 | X축 수동 조정 80mm, 정확도 0.01mm |
| Z축 자동 조정 100mm, 정확도 0.01mm | |
| 기구 | 고정밀 석영 주사기, 용량 500ul |
| 소프트웨어 매개변수 | |
| 접촉각 측정 범위 | 0-180° |
| 접촉각 분해능 정확도 | 0.001° |
| 계면 장력 범위 | 0~2000mN/m |
| 표면 장력 분해능 정확도 | 0.01mN/m |
| 동적 긴장 | 소프트웨어가 자동으로 읽힙니다. |
| 표면 에너지 측정 방법 | OWRK 방식, Zisman 방식, EOS 방식, Fowkes 방식, Wuwim 방식, 분산력, 극력(알고리즘 및 액체 라이브러리 추가 가능) |
| 접착작업 | 원클릭 자동 분석 |
| 확산 계수 | 원클릭 자동 분석 |
| 습윤작업 | 원클릭 자동 분석 |
| 소프트웨어 알고리즘 | 해상도 피팅법, 호면법, θ/2, 접선법, 각도 측정법, 폭과 높이법, LY법, 원법, 타원법, 경사타원법 |
| 분석방법 | 시트드롭 방식, 파이버 방식, 동적습윤 방식, 펜던트 드롭 방식, 인버티드 펜던트 드롭 방식, 부착 드롭 방식, 핀 방식, 3D 모폴로지 방식, 버블 트랩 방식 |
| 분석 접근법 | 습윤성 분석, 정적 분석, 실시간 동적 분석, 사진 분석, 비디오 분석, 전진 및 후퇴 각도 분석 |
| 측정 방법 | 완전 자동, 반자동, 수동(프로그램 자동 테스트) |
| 절약 모드 | 워드, 엑셀, 스펙트럼, 사진, 비디오 |
