원리 소개:
접촉각이란 액체 측의 기체, 액체, 고체상이 만나는 기액 계면에 그은 접선과 고액 계면선이 이루는 각도를 말한다. 기호: θ. 접촉각 측정 장비는 재료 표면 특성의 접촉각을 테스트하는 주요 장비입니다.
접촉각 측정기는 광학 이미징의 원리를 활용합니다. 장비는 이미지 및 비디오 윤곽 분석을 사용하여 접촉각, 습윤 특성, 계면 장력, 후퇴 각도, 표면 에너지 및 샘플 표면의 기타 특성을 측정합니다. 다양한 일상적인 측정 요구를 충족할 수 있으며 현재 수많은 대학, 연구 기관 및 기업에서 널리 사용되고 있습니다.
접촉각 측정기 소프트웨어 소개:
접촉각 측정기 소프트웨어에는 정적 접촉각, 동적 접촉각, 롤오프 접촉각, 표면 에너지, 표면 장력 및 접착 작업이 포함됩니다. 이 소프트웨어는 이미지 선명도 식별 기능을 갖추고 있으며 접촉각 측정 중에 기준선을 자동으로 찾아 윤곽선에 맞습니다. 재료 표면의 특수한 모양이나 구조로 형성된 곡선 기준선의 경우 수동 모드를 사용하여 측정할 수 있습니다. 이 범용 다기능 비디오 광학 접촉각 측정기는 액적 형상 분석 기술을 활용하여 수천 개의 재료 표면의 습윤 특성을 분석합니다. 완전 자동 틸팅 스테이지 및 비디오 시스템은 소프트웨어로 제어되며, 틸팅 중 물방울 모양 변화, 틸트 각도 및 위치 이동을 자동으로 기록하고 롤오프 각도, 전진 각도 및 후퇴 각도와 같은 관련 매개변수를 자동으로 측정합니다.

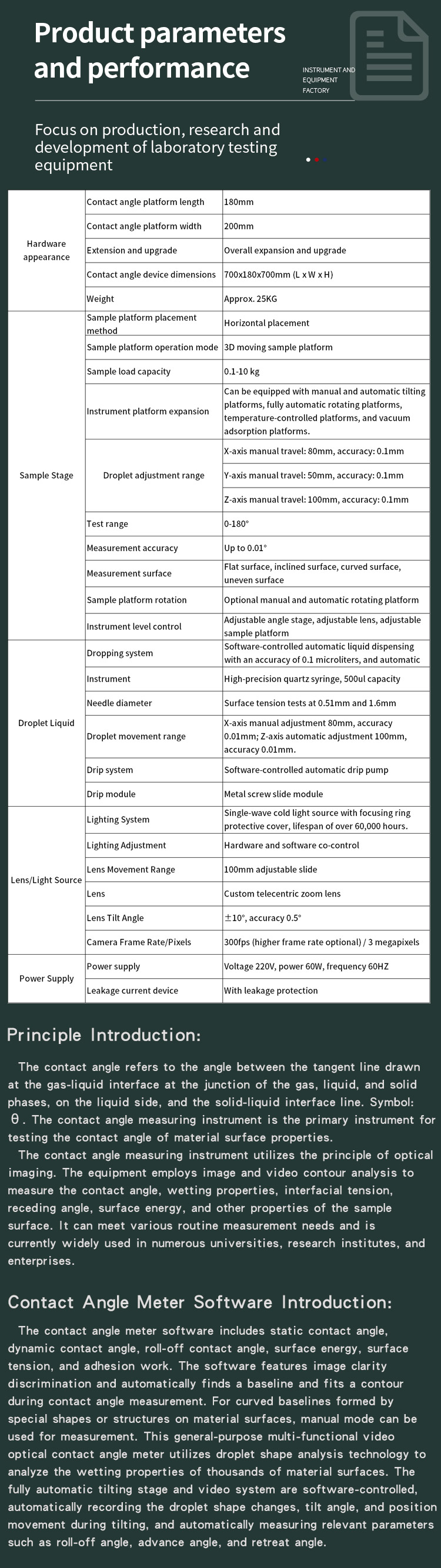

| 하드웨어 외관 | 접촉각 플랫폼 길이 | 180mm |
| 접촉각 플랫폼 폭 | 200mm | |
| 확장 및 업그레이드 | 전반적인 확장 및 업그레이드 | |
| 접촉각 장치 치수 | 700x180x700mm(가로x세로x높이) | |
| 무게 | 대략. 25KG | |
| 샘플 스테이지 | 샘플 플랫폼 배치 방법 | 수평 배치 |
| 샘플 플랫폼 작동 모드 | 3D 이동 샘플 플랫폼 | |
| 샘플 로드 용량 | 0.1-10kg | |
| 기기 플랫폼 확장 | 수동 및 자동 틸팅 플랫폼, 완전 자동 회전 플랫폼, 온도 제어 플랫폼 및 진공 흡착 플랫폼을 장착할 수 있습니다. | |
| 액적 조정 범위 | X축 수동 이동 거리: 80mm, 정확도: 0.1mm | |
| Y축 수동 이동 거리: 50mm, 정확도: 0.1mm | ||
| Z축 수동 이동 거리: 100mm, 정확도: 0.1mm | ||
| 테스트 범위 | 0-180° | |
| 측정 정확도 | 최대 0.01° | |
| 측정면 | 평평한 표면, 경사면, 곡면, 고르지 못한 표면 | |
| 샘플 플랫폼 회전 | 선택적 수동 및 자동 회전 플랫폼 | |
| 기기 레벨 제어 | 조정 가능한 각도 스테이지, 조정 가능한 렌즈, 조정 가능한 샘플 플랫폼 | |
| 작은 물방울 | 낙하 시스템 | 0.1 마이크로리터의 정확도로 소프트웨어로 제어되는 자동 액체 분배 및 자동 액체 수집 테스트. |
| 기구 | 고정밀 석영 주사기, 500ul 용량 | |
| 바늘 직경 | 0.51mm 및 1.6mm의 표면 장력 테스트 | |
| 물방울 이동 범위 | X축 수동 조정 80mm, 정확도 0.01mm; Z축 자동 조정 100mm, 정확도 0.01mm. | |
| 드립 시스템 | 소프트웨어로 제어되는 자동 드립 펌프 | |
| 드립 모듈 | 금속 나사 슬라이드 모듈 | |
| 렌즈/광원 | 조명 시스템 | 초점 링 보호 커버가 있는 단파 냉광원, 수명은 60,000시간 이상입니다. |
| 조명 조정 | 하드웨어 및 소프트웨어 공동 제어 | |
| 렌즈 이동 범위 | 100mm 조정 가능한 슬라이드 | |
| 렌즈 | 맞춤형 텔레센트릭 줌 렌즈 | |
| 렌즈 기울기 각도 | ±10°, 정확도 0.5° | |
| 카메라 프레임 속도/픽셀 | 300fps(더 높은 프레임 속도 옵션)/3 메가픽셀 | |
| 전원공급장치 | 전원 공급 장치 | 전압 220V, 전력 60W, 주파수 60HZ |
| 누설 전류 장치 | 누출 방지 기능 포함 | |
| 소프트웨어 | 소프트웨어 알고리즘 | 해상도 피팅법, 호면법, θ/2법, 접선법, 각도 측정법, 폭과 높이법, LY법, 원법, 타원법, 경사 타원법 |
| 측정 방법 | 완전 자동, 반자동, 수동 | |
| 피팅 방법 | 실제 이미징 픽셀과 완벽하게 일치하는 해상도 픽셀 피팅. | |
| 이미지 캡처 | 단일 촬영, 연속 촬영, 비디오 녹화 및 원클릭 측정을 포함한 다양한 촬영 모드를 지원합니다. | |
| 왼쪽 접촉각과 오른쪽 접촉각 구별 | 지원하다 | |
| 분석방법 | 방법에는 안착법, 섬유법, 동적습윤법, 매달기법, 거꾸로 매달기법, 부착낙하법, 니들법, 3차원 형태학법, 기포포집법 등이 있다. | |
| 분석 접근법 | 습윤성 분석, 정적 분석, 실시간 동적 분석, 사진 분석, 영상 분석, 전후 각도 분석 | |
| 저장 모드 | Word, Excel, 스펙트럼 그래프, 사진, 비디오 |
