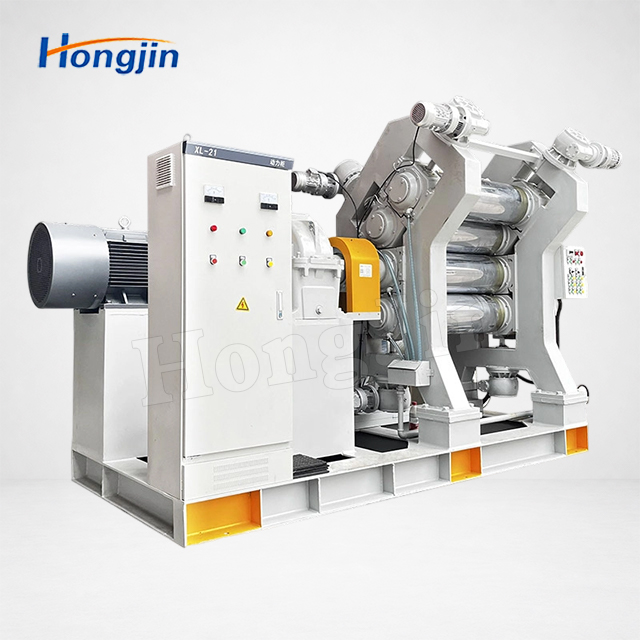

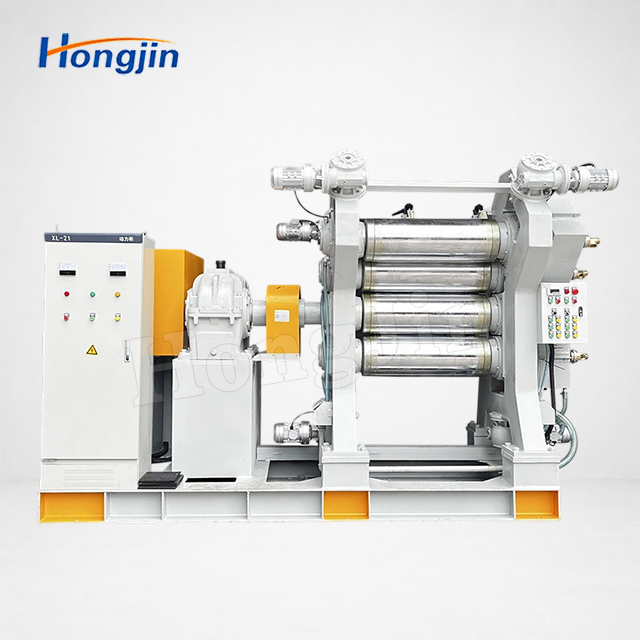

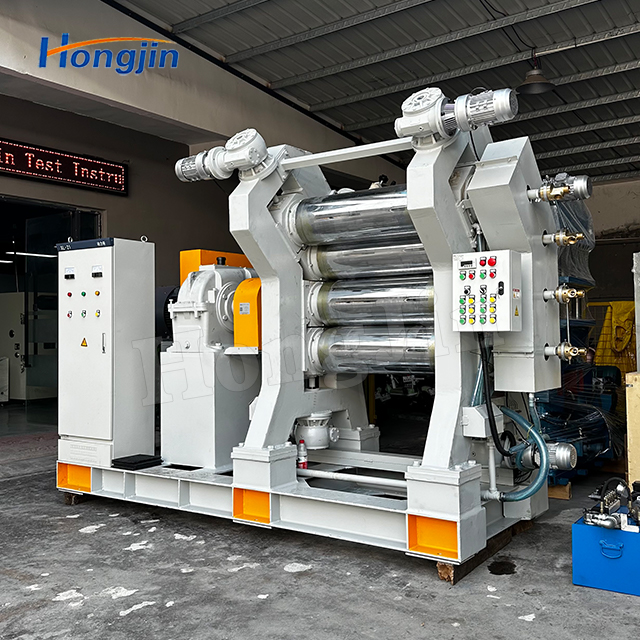

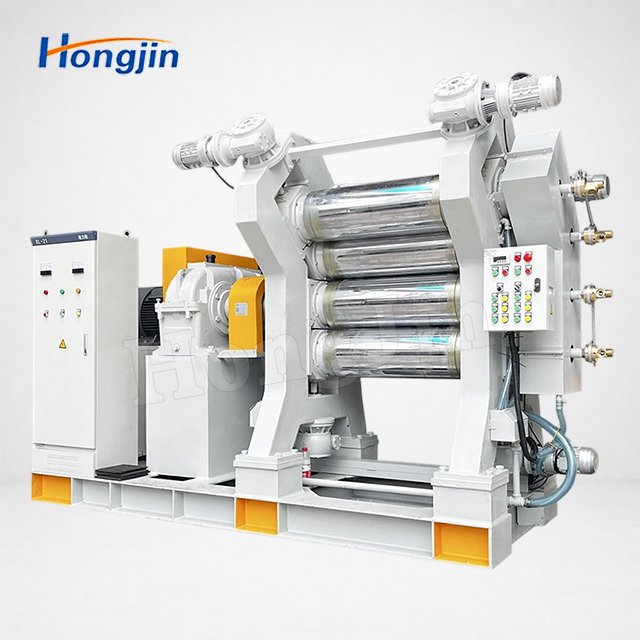

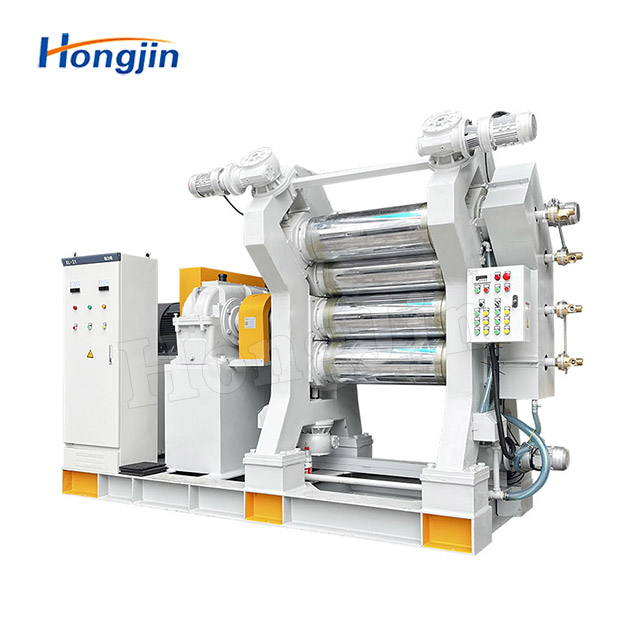

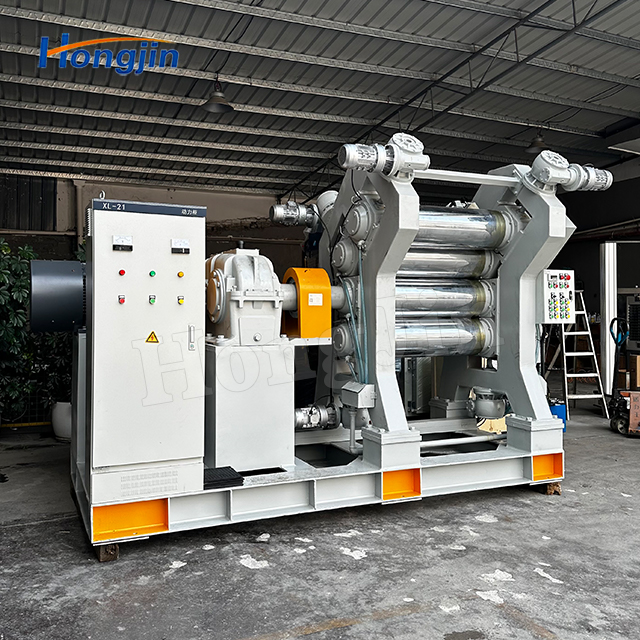

고무 4롤 캘린더

5 0 리뷰

4롤 캘린더는 네 개의 롤을 갖춘 캘린더 설비로, 롤 배열 방식에는 T형, L형, S형, Z형 등이 있으며, 높은 생산 효율과 우수한 정밀도를 특징으로 합니다.주로 비철금속, 전자파 흡수 재료, 차폐 재료, 자성 재료의 정밀 압연에 사용되며, 고무 산업에서는 직물 코팅, 스틸 코드 패브릭 코팅, 고무 시트 압연, 고무 프리폼 성형, 이형 필름 부착 및 다층 고무 시트의 적층 공정 등에 활용됩니다.특히 Z형 롤 배열은 구조가 합리적이며 롤의 탄성 변형을 줄이고 원료 공급이 용이하여 적용 범위가 넓습니다.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

제품 설명

적용 범위:

작동 원리:

압연 공정의 필수 작업 조건 중 하나는 고무 재료와 롤 사이의 마찰각 p가 접촉각 a보다 커야만 고무가 롤 간격으로 끌려 들어갈 수 있다는 점입니다.4롤 캘린더는 압연 과정에서 각 롤이 일정한 속도비로 회전하여 고무 재료를 더욱 치밀하게 혼합하고 가소성을 향상시킵니다. 이후 최소 롤 간격을 통과하면서 일정한 두께와 폭을 가진 고무 시트로 압연됩니다. 이때 롤의 압착력에 의해 고무 시트는 직물 또는 스틸 코드 패브릭 위에 압착·코팅됩니다.또한 일부 공정에서는 특정 무늬나 형상으로 성형되며, 필요에 따라 서로 다른 용도, 색상 및 형상의 다층 고무 시트를 결합하는 작업도 수행할 수 있습니다.

장비 특징:

1.구조 설계가 간결하고 명확하여 조작이 편리합니다.

2.다양한 속도 및 속도비 옵션을 제공하여, 서로 다른 배합과 공정 요구를 폭넓게 충족합니다.

3.프레임과 베이스는 전부 용접 구조를 채택하고, 응력 제거 어닐링 처리를 거쳐 외관이 미려하고 견고합니다.

4.감속기는 6급 정밀도의 하드 기어(경화 치면) 연마 기어를 적용하여, 수명이 길고 소음이 낮습니다.

5.완비된 비상 정지 장치를 갖추어 인원과 설비의 안전을 최대한 보장합니다.

6.특수 설계된 밀봉 구조로 윤활유 누유를 근본적으로 방지합니다.

7.모든 캘린더 장비에는 구름 베어링을 적용하였습니다.

8.롤은 합금 냉경 주철로 제작되었으며 회전 조인트를 갖추고, 표면 조도는 Ra 0.8 수준입니다. 크라운(중고)을 적용할 수 있으며, 중공 롤 및 천공 롤 선택이 가능합니다.

9.단일 출력축 구조의 속도비 기어는 더블 헬리컬(헤링본) 기어를 적용하여 전달이 안정적이며, 키 조정 방식으로 속도비 변경이 가능합니다.

10.다양한 처짐 보상 방식(중고 보정, 역크라운, 축 교차)을 선택할 수 있습니다.

11.필드버스 제어 시스템, PLC 제어 시스템, 일반 제어 시스템 등 다양한 단계의 전기 제어 시스템을 선택할 수 있습니다.
