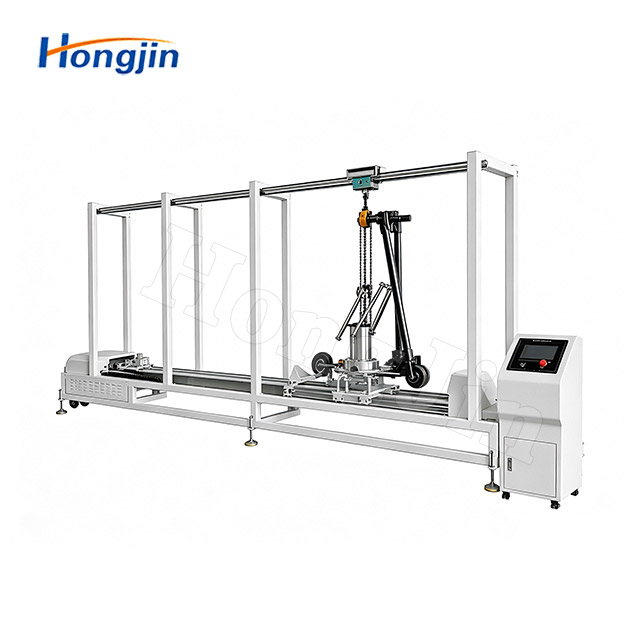

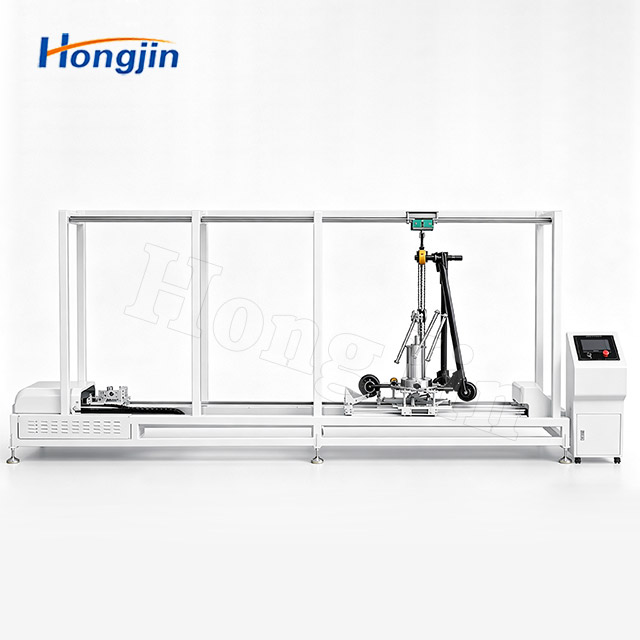

스쿠터 수평 충격 시험기

적용 범위:

본 장비는 수평 방향에서 제품의 모의 충격 시험을 수행하는 데 사용된다. 충격 방향에서 세장형(길고 가는) 제품은 반드시 수평 방향으로 배치하여 시험해야 하며, 발사 상태를 모사한 시험을 수행하기 위해서는 수평 충격 시험대를 사용하여 충격 시험을 완료해야 한다.본 시험을 통해 반복적인 충돌로 인해 시험편에 발생하는 응력 손상 및 파괴 특성을 평가할 수 있으며, 시험편의 피로 파괴 저항 능력을 확인할 수 있다.본 장비는 병기, 전기·전자 제품, 계측기 등 관련 산업 분야에 적용된다.

제품 특징:

1.수평 충격 시험대는 가속 및 장거리 충격 시험에서 공압 구동식 충격 장치의 구조적 한계를 극복하였습니다. 발사형 시험체의 경우 단시간 내 가속 충격 시험이 가능하며, 초장거리 발사형 충격 시험 시에는 공압 구동 방식을 적용할 수도 있습니다. 당사는 고객의 특수 요구 사항에 따라 다양한 에너지 저장 구동식 장비를 맞춤 구성할 수 있습니다.

2.유압 제동 방식의 2차 충격 방지 장치를 채용하여, 1차 충격이 완료된 후 즉시 충격 테이블을 제동합니다. 이를 통해 2차 충격을 방지하고, 보다 정확한 충격 데이터를 획득할 수 있습니다.

3.반정현파 발생기와 충격 테이블을 일체형으로 설계하여, 파형 발생기를 통해 충격 전달 신호를 직접 수신합니다. 이로 인해 획득되는 충격 파형의 고조파가 감소하고 측정 정밀도가 향상됩니다. 또한 수평 충격 시험대 후면에는 고성능 감쇠기를 장착하여, 대에너지 충격 시험 시 안전성을 효과적으로 향상시켰습니다.

4.수평 충격 시험대는 고정밀 가이드 샤프트를 이용한 안내 구조와 레일 지지 방식을 채택하여, 정확한 직선 유도 성능과 긴 사용 수명을 제공합니다. 사용자는 시험편 요구 사항에 따라 디지털 설정을 통해 충격 거리를 자유롭게 설정할 수 있습니다.

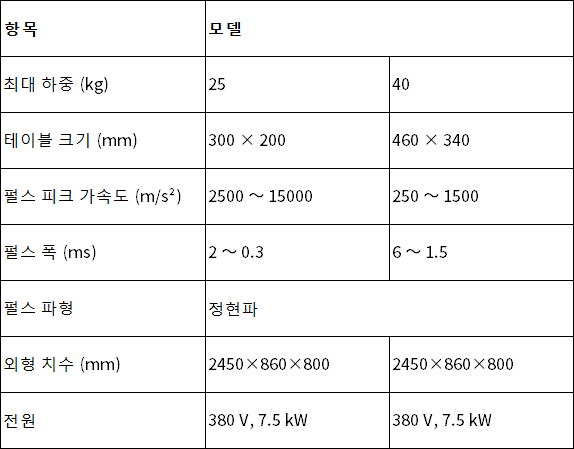

제품 사양:

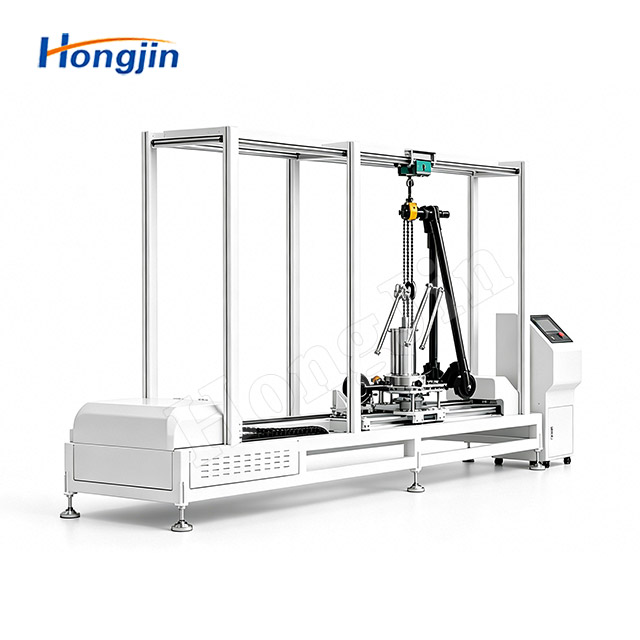

제품 실물 이미지:
