적용 범위:
본 시리즈 시험기는 GB/T 10128-2007 표준을 충족하며, 금속 재료, 비금속 재료, 복합 재료 및 구조물의 비틀림 성능 시험에 주로 사용됩니다.본 장비는 AC 서보 제어 모터를 이용한 하중 인가, 고정밀 토크 센서를 통한 토크 검출, 광전식 엔코더를 이용한 회전 각도 측정, 컴퓨터 기반 시험 결과 표시 시스템으로 구성되어 있습니다. 또한 고강성·고정밀·고하중 리니어 가이드 레일 등 핵심 부품을 적용하여 안정적이고 신뢰성 높은 시험을 수행할 수 있습니다.
제품 소개:
1.전자식 비틀림 시험기는 하중 인가 시스템, 전달 시스템, 데이터 수집·처리·제어·표시 시스템 등으로 구성되어 있으며, 각종 비틀림 탄성 부품, 구조물, 볼트 등의 기계적 성능 시험에 적합합니다. 본 장비는 수평형 구조를 채택하고, 임베디드 고성능 MCU 컨트롤러와 LCD 디스플레이를 적용하였으며, 중국어 전용 조작 및 표시 인터페이스를 통해 표시 정보가 직관적이고 가독성이 뛰어납니다. 다중 버튼 조작 방식과 안내형 메뉴 구조로 사용자의 조작 습관에 맞춰 시스템 파라미터 설정을 간편하게 완료할 수 있습니다. 또한 AC 서보 모터와 정밀 감속기 구동 방식을 채택하여 하중 인가가 균일하고 안정적이며, 충격 없이 정확한 데이터 수집 및 제어가 가능합니다.
2.본 장비는 완전 디지털 데이터 수집·처리 시스템과 LCD 표시 시스템을 적용하여 시편의 비틀림 각도를 다점 측정할 수 있습니다. 컨트롤러는 시험 단계에서 고속 데이터 샘플링이 가능하며, 시험 중에는 토크–비틀림 각도, 토크–회전 각도, 토크–시간, 비틀림 각도–시간, 회전 각도–시간 등 다양한 곡선을 동적·실시간으로 표시합니다.소프트웨어는 표준에서 규정한 비틀림 성능 항목인 전단 탄성계수, 규정 비비례 비틀림 강도, 상비틀림 항복 강도, 하비틀림 항복 강도, 비틀림 강도, 최대 비비례 전단 변형률 등을 자동 계산·처리합니다. 또한 정·역 회전 시험이 가능하며, 시험 종료 시에는 수동 제어 박스를 통해 시험 시작 위치로 복귀시킬 수 있습니다.
제품 특징:
1. 고속 마이크로컨트롤러(MCU)를 메인 제어 칩으로 채택하여 장비 전체의 응답 속도가 빠르고 기능이 다양합니다.
2. 전용 신호 증폭기를 사용하고, 고정밀·고안정 전압 기준과 고정밀 D/A 변환기를 결합하여 장비의 높은 해상도와 우수한 반복성을 보장합니다.
3. LCD 디스플레이를 채택하여 표시 장치로 사용하며, 인터페이스 및 파라미터는 모두 한글(또는 문자) 안내로 제공되어 정보 표시가 직관적이고 종합적입니다.
4. 독자적인 자동 운전 모드를 갖추고 있어 다지점 측정이 가능하며, 작업 효율을 효과적으로 향상시킵니다.
5. 장비 전체 구조가 컴팩트하고 회로가 최적화 설계되어 있어 우수한 항간섭(노이즈 억제) 성능을 갖추고 있습니다.
적용 표준:
JB/T 9370-1999 「비틀림 시험기 기술 조건」
GB 2611-92 「시험기 일반 기술 요구 사항」
JJG 269-81 「비틀림 시험기 검정 규정」재료 시험에 적용 가능한 관련 표준 제공 가능
GB 10128-88 「금속 상온 비틀림 시험 방법」 표준에 따라 재료 시험을 수행하고, 이에 따른 데이터 처리 가능
사용자가 제공하는 기타 표준 및 요구 사항을 충족할 수 있음

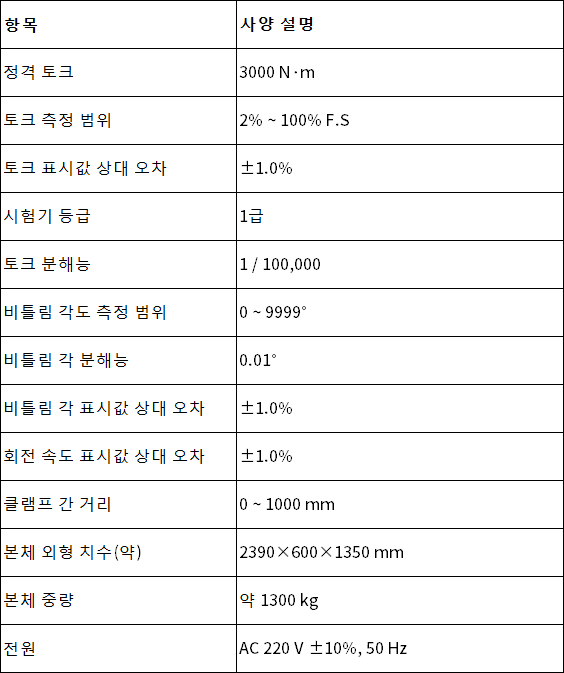

제품 사양:

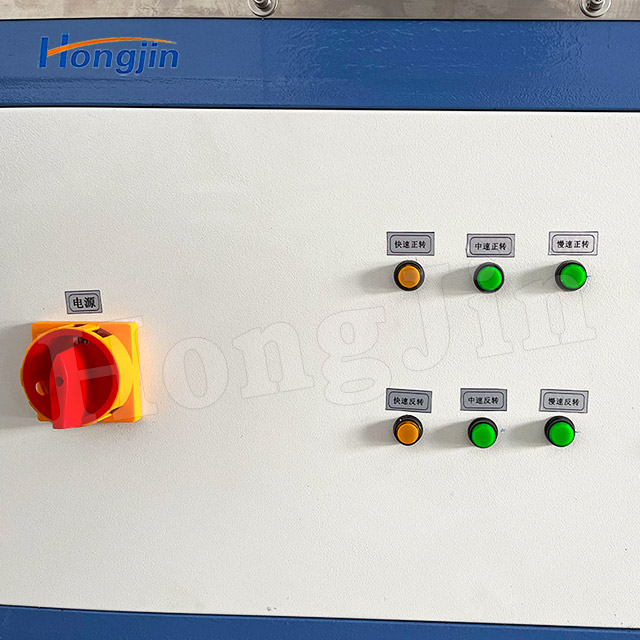

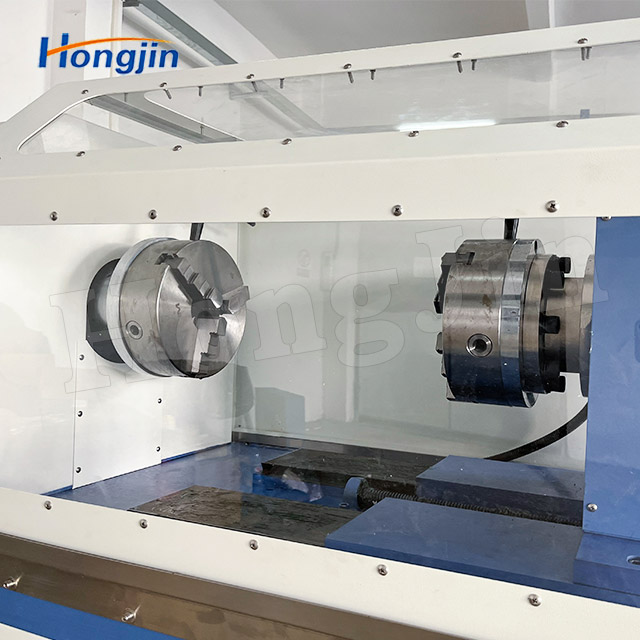

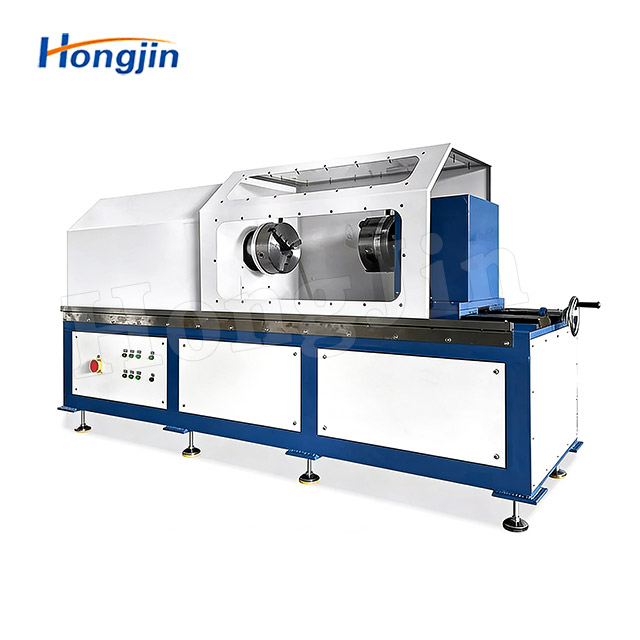

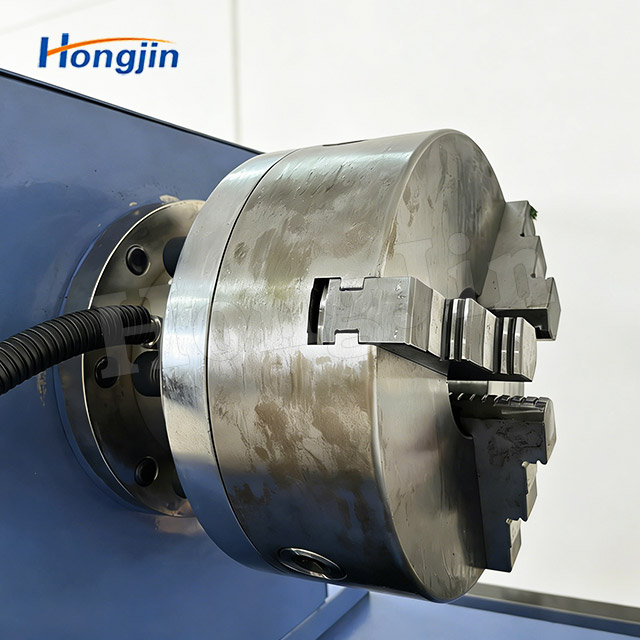

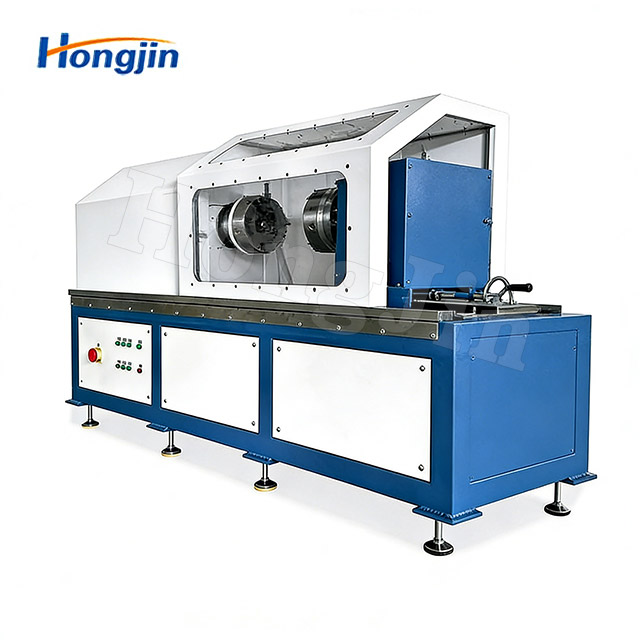

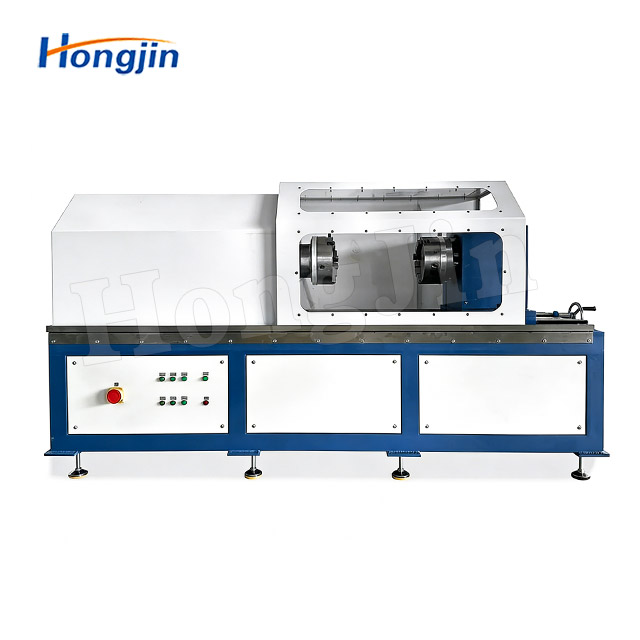

제품 실물 이미지:
