기준표준
1, GB/T2611-2007 '시험기 일반 기술 요구 사항', GB/T16826-2008 '전기 유압 서보 만능 시험기', JB/T9379-2002 '인장 피로 시험기 기술 조건'의 요구 사항을 충족합니다.
2, GB/T3075-2008 '금속 축 피로 시험 방법', GB/T228-2010 '금속 재료 실온 인장 시험 방법' 및 기타 표준을 충족합니다.
3, GB, JIS, ASTM, DIN 및 기타 표준에 적용됩니다.
성능 특성

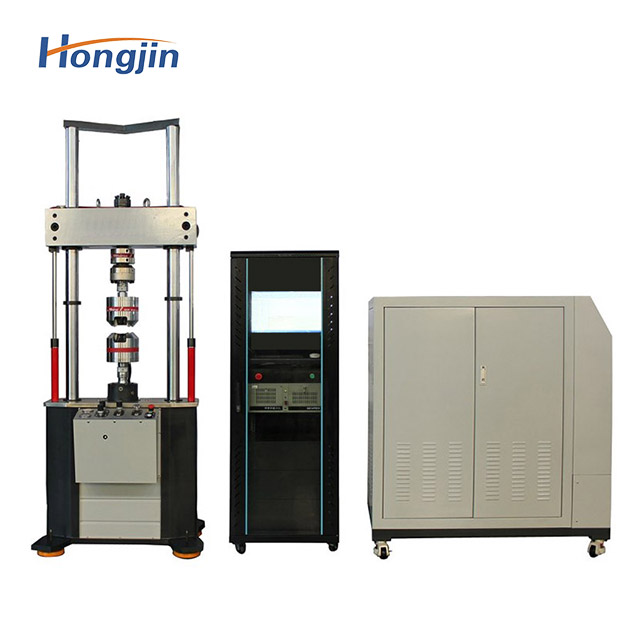

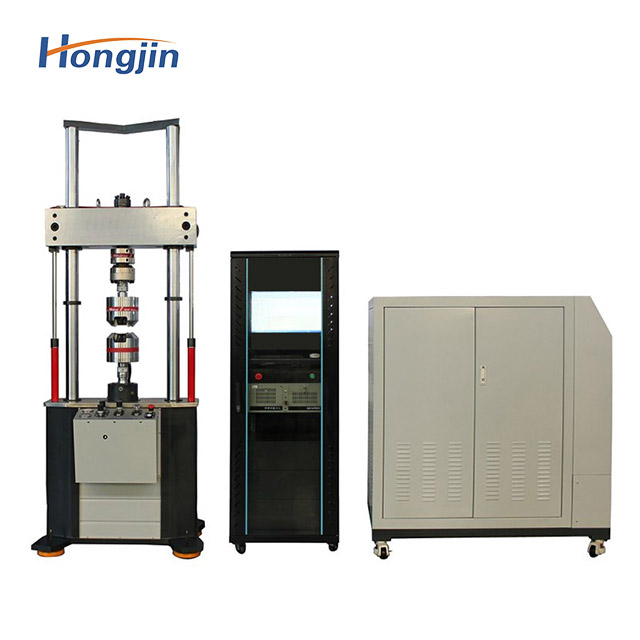

1, 테스트 기계 호스트: 기둥, 베이스, 빔은 닫힌 프레임 구조, 프레임 강성, 역방향 클리어런스 없음, 우수한 안정성을 구성합니다. 컬럼의 외부 표면은 경질 크롬 전기 도금 처리되었으며, 그 아래에는 서보 액츄에이터(실린더)가 배치되고, 실린더 피스톤은 양방향 작동으로 설계되었습니다. 샘플 클램핑 조정은 편리하고 유연합니다.
2, 주요 구성 요소: 국제 유명 브랜드 사용 - MOOG 서보 밸브, 독일 DOLI 컨트롤러, 일본 Eryue 오일 펌프, 미국 킹 센서, 미국 MTS 변위 센서.
3, 유압 서보 펌프 스테이션: 누출 없음 자동 기술, 안정적인 압력 출력, 변동 없음, 저소음, 우수한 방열 효과, 높은 여과 정확도, 압력 과부하, 오일 온도 온도 자동 보호.
4, 제어 모드: 힘, 변위, 변형 PID 폐쇄 루프 제어 및 모든 제어 모드를 부드럽고 방해받지 않는 전환을 실현할 수 있습니다.
5, 테스트 소프트웨어: Windows 테스트 플랫폼 운영 및 제어 시스템 협력에 적합하며 테스트 시스템을 제어하여 금속 인장, 압축, 굽힘, 낮은 사이클 및 금속 파괴 역학 테스트와 같은 모든 종류의 동적 및 정적 기계적 특성 테스트를 완료할 수 있습니다. 그리고 다양한 테스트 관리, 데이터 저장, 테스트 보고서 인쇄 및 기타 기능을 독립적으로 완료합니다.
6, 테스트 파형: 사인파, 삼각파, 구형파, 무작위 파, 스윕 파, 조합 파 등
7, 보호 기능: 오일 회로 차단, 온도 초과, 낮은 액체 레벨, 유압 시스템 과부하, 모터 과열, 사전 설정된 피로 수, 시편 파손 경보 종료 기능.
| 시험기 유형 | HJ-9001 | HJ-9002 | HJ-9003 | HJ-9004 | HJ-9005 | |
| 최대동하중(kN) | ±20(±30) | ±50 | ±100 | ±200(±250) | ±500 | |
| 테스트 주파수(Hz) | 저주기피로 0.01~20, 고주기피로 0.01~50, 맞춤형 0.01~100 | |||||
| 액추에이터 스트로크(mm) | ±50, ±75, ±100, ±150 및 맞춤형 | |||||
| 테스트 부하 파형 | 사인파, 삼각파, 구형파, 경사파, 사다리꼴파, 사용자 정의 파형 조합 | |||||
| 측정 정확도 | 짐 | 표시된 값보다 ±1%, ±0.5%(정적); 표시된 값보다 ±2% 더 좋음(동적) | ||||
| 흉한 모습 | 표시된 값보다 ±1%, ±0.5%(정적); 표시된 값보다 ±2% 더 좋음(동적) | |||||
| 배수량 | 표시값보다 ±1%, ±0.5% 좋음 | |||||
| 테스트 매개변수 측정 범위 | 1~100%FS(풀 스케일), 0.4~100%FS까지 확장 가능 | 2~100%FS(풀 스케일) | ||||
| 테스트 공간(mm) | 50~580 | 50~580 | ||||
| 시험폭(mm) | 500 | 600 | ||||
| 오일 소스 구성 (21Mpa 모터 출력) | 20L/min(7.50kW), 40L/min(15.0kW), 60L/min(22.0kW),00L/nin(37.0kw) 배출 오일 소스는 요구 사항에 따라 조합하여 작동하며 선택 압력은 14, 21, 25mpa입니다. | |||||
