성능 특성

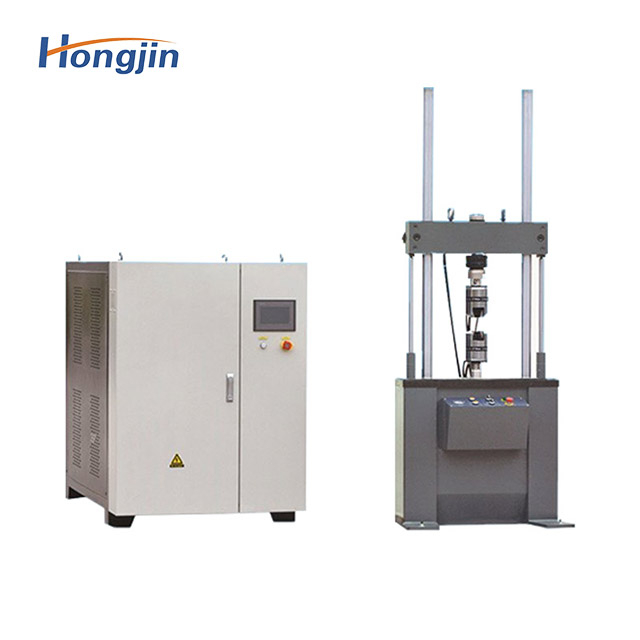

1, 테스트 기계 호스트: 기둥, 베이스, 빔은 닫힌 프레임 구조, 프레임 강성, 역방향 클리어런스 없음, 우수한 안정성을 구성합니다. 기둥의 외부 표면은 경질 크롬 전기 도금으로 처리됩니다. 서보
액츄에이터(실린더)가 설정되고 양방향 작동 실린더 피스톤 설계를 채택합니다. 샘플 클램핑 조정은 편리하고 유연합니다.
2, 주요 구성 요소: 국제 유명 브랜드 사용 - MOOG 서보 밸브, 독일 DOLI 컨트롤러, 일본 Eryue 오일 펌프, 미국 킹 센서, 미국 MTS 변위 센서.
3, 유압 서보 펌프 스테이션: 누출 없음 자동 기술, 안정적인 압력 출력, 변동 없음, 저소음, 우수한 방열 효과, 높은 여과 정확도, 압력 과부하, 온도에 따른 오일 온도
자동 보호.
4, 제어 모드: 힘, 변위, 변형 PID 폐쇄 루프 제어 및 모든 제어 모드를 부드럽고 방해받지 않는 전환을 실현할 수 있습니다.
5, 테스트 소프트웨어: Windows 테스트 플랫폼 작동에 적합하며 제어 시스템과 협력하여 테스트 시스템을 제어하여 금속 인장, 압축, 굽힘, 낮은 사이클 및 금속 파괴 기계 테스트와 같은 모든 종류의 동적 및 정적 기계적 특성 테스트를 완료하고 모든 종류의 테스트 관리, 데이터 저장, 테스트 보고서 인쇄 및 기타 기능을 독립적으로 완료할 수 있습니다.
6, 테스트 파형: 사인파, 삼각파, 구형파, 무작위 파, 스윕 파, 조합 파 등
7, 보호 기능: 오일 회로 차단, 온도 초과, 낮은 액체 레벨, 유압 시스템 과부하, 모터 과열, 사전 설정된 피로 수, 시편 파손 경보 종료 기능.
기준표준
1, GB/T2611-2007 '시험기 일반 기술 요구 사항', GB/T16826-2008 '전기 유압 서보 만능 시험기', JB/T9379-2002 '인장 피로 시험기 기술 조건'의 요구 사항을 충족합니다.
2, GB/T3075-2008 '금속 축 피로 시험 방법', GB/T228-2010 '금속 재료 실온 인장 시험 방법' 및 기타 표준을 충족합니다.
3, GB, JIS, ASTM, DIN 및 기타 표준에 적용됩니다.
| 시험기 유형 | HJ-9001S | HJ-9002S | HJ-9003S | HJ-9004S | HJ-9005S | |
| 최대동하중(kN) | ±20(±30) | ±50 | ±100 | ±200(±250) | ±500 | |
| 테스트 주파수(Hz) | 저주기피로 0.01~20, 고주기피로 0.01~50, 맞춤형 0.01~100 | |||||
| 액추에이터 스트로크(mm) | ±50, ±75, ±100, ±150 및 맞춤형 | |||||
| 테스트 부하 파형 | 사인파, 삼각파, 구형파, 경사파, 사다리꼴파, 사용자 정의 파형 조합 | |||||
| 측정 정확도 | 짐 | 표시된 값보다 ±1%, ±0.5%(정적); 표시된 값보다 ±2% 더 좋음(동적) | ||||
| 흉한 모습 | 표시된 값보다 ±1%, ±0.5%(정적); 표시된 값보다 ±2% 더 좋음(동적) | |||||
| 배수량 | 표시값보다 ±1%, ±0.5% 좋음 | |||||
| 테스트 매개변수 측정 범위 | 1~100%FS(풀 스케일), 0.4~100%FS까지 확장 가능 | 2~100%FS(풀 스케일) | ||||
| 테스트 공간(mm) | 50 ~ 580 (확장 가능 맞춤) | 50~850(확장 가능한 맞춤) | ||||
| 시험폭(mm) | 500(확장 가능한 사용자 정의) | 600(확장 가능한 사용자 정의) | ||||
| 오일 소스 구성 (21Mpa 모터 출력) | 20L/min(7.50kW), 40L/min(15.0kW), 60L/min(22.0kW),00L/nin(37.0kw) 배출 오일 소스는 요구 사항에 따라 조합하여 작동하며 선택 압력은 14, 21, 25mpa입니다. | |||||
