적용 범위:
회전축 수명 시험기는 전자제품의 회전축 및 힌지 토크 성능을 검사하기 위한 전용 장비로, 노트북 컴퓨터, 액정 디스플레이, 폴더형 휴대전화 등 장비의 완제품 및 부품 내구성 시험에 주로 사용됩니다.
제품 개요:
노트북 회전축 토크 시험기는 노트북 상판을 반복적으로 개폐한 후 발생하는 회전축 토크 감소 현상을 시험할 수 있는 장비입니다. 개폐 동작 시마다 회전축의 토크 값을 측정하고, 토크 변화 곡선을 기록하며 토크 감쇠 수명 곡선도를 작성할 수 있어, 기존에 회전축을 분해한 후에만 토크를 측정해야 했던 불편함을 개선하였습니다.본 장비는 Windows 기반의 화면 설정 방식을 채택하여 조작이 간편하며, 시험 조건, 토크-각도 곡선, 수명 곡선, 검사 보고서 등 모든 데이터를 저장할 수 있습니다. 또한 나사, 토션 스프링, 힌지, 회전축, 하우징, 체결 부품, 하네스 등 다양한 제품의 토크 및 사용 수명 시험에도 적용 가능합니다.산업용 컴퓨터의 분석 기능을 통해 시험 대상물의 토크와 회전 각도, 토크와 회전 속도 간의 변화 곡선을 정밀하게 측정할 수 있으며, 나사 토크 시험 시 회전 각도, 회전 속도, 목표 측정 횟수 및 정지 시간 등을 정확하게 제어할 수 있습니다.본 장비는 서보 모터와 Windows 제어 시스템을 적용하여 조작이 간편하고, 모든 시험 데이터를 저장할 수 있는 신뢰성 높은 고성능 기계적 시험 장비입니다.
제품 특징:
1.그래프 출력 및 저장 가능 (토크-각도 곡선, 토크 감쇠 곡선, 검사 보고서).
2.시험 데이터 하드디스크 저장 (각 데이터 무제한 저장 가능).
3.모든 시험 조건을 컴퓨터 화면에서 설정 가능 (개방 각도, 속도, 횟수, 정지 시간 등 포함).
4.검사 보고서의 헤더 내용은 수시로 수정 가능 (중문/영문 지원).
5.검사 보고서를 Excel 파일로 변환하여 편집 가능.
6.각 시험 시 토크-각도 곡선 자동 기록.
7.토크-각도 곡선과 토크 감쇠 곡선을 동시에 표시.
8.노트북 시험 위치를 사용자가 자유롭게 조절 가능.
9.단측 가압 또는 양측 가압 선택 가능.
10.노트북 상판을 반복 개폐한 후 회전축의 유지력 여부 또는 회전축 저항 증가로 인한 플라스틱 본체 손상 여부를 모사 시험 가능.
제품 구성:
1. 프레임(기계 본체)
a. 구동: 서보 모터 구동 방식을 채택하여 고정밀 위치 제어가 가능하며, 고토크 출력으로 장시간 안정적인 사용이 가능합니다.
b. 전달: 동기 벨트 기반의 양측 암 전달 구조를 적용하여 효율이 높고, 작동이 안정적이며 저소음으로 양측 흔들림을 방지합니다.
c. 가이드: 정밀 슬라이드 레일을 사용하여 회전축의 스윙을 가이드하며, 마찰이 적고 작동이 부드러우며 내구성이 우수합니다.
d. 작업대: 고정 작업 플랫폼의 높이 조절이 가능하여 회전축과 스윙 암의 동심도를 유지할 수 있습니다.
2. 제어 시스템
a. HMI(휴먼 머신 인터페이스): Windows 기반 제어 시스템을 적용하여 설정 각도, 현재 각도, 작동 속도, 설정 횟수, 시험 완료 횟수, 정지 시간 등 시험 파라미터 및 데이터를 표시합니다.
b. PLC: Hongjin(泓进) 맞춤형 PLC를 채택하여 높은 신뢰성과 내구성을 제공합니다.
c. 각도 측정: 광전식 엔코더를 사용한 각도 측정으로 높은 정밀도를 구현합니다.
d. 설정 기능: 회전 각도, 속도, 시험 횟수 설정이 가능하며, 시험대 높이 조절 기능을 지원합니다.

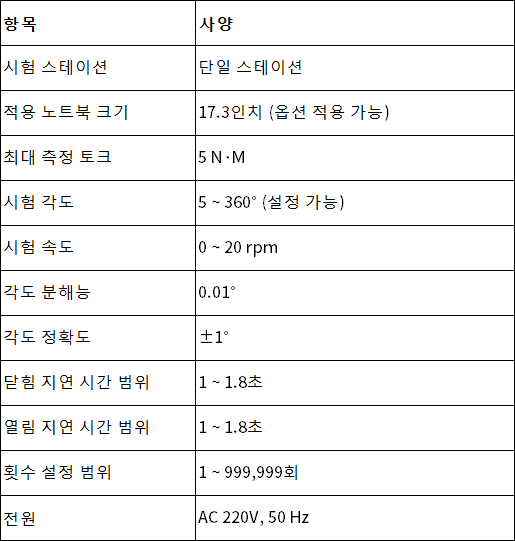

제품 사양:

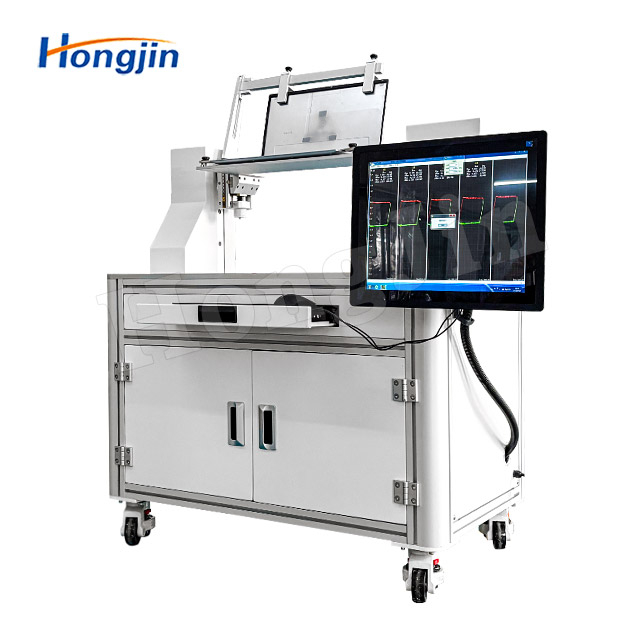

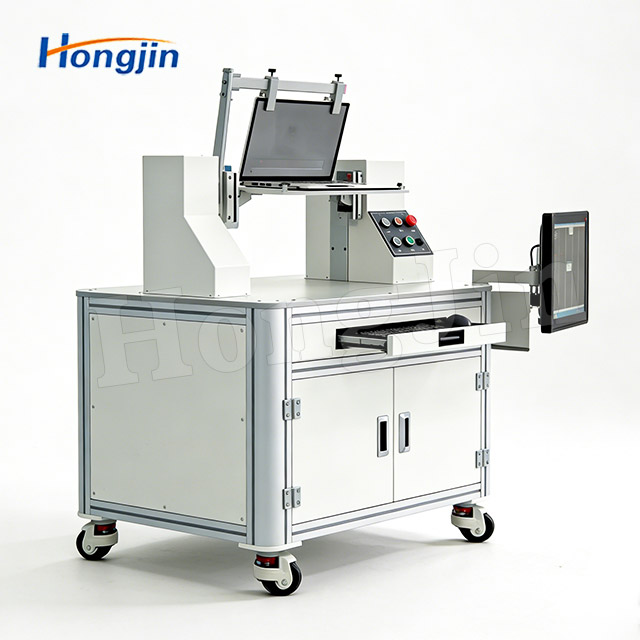

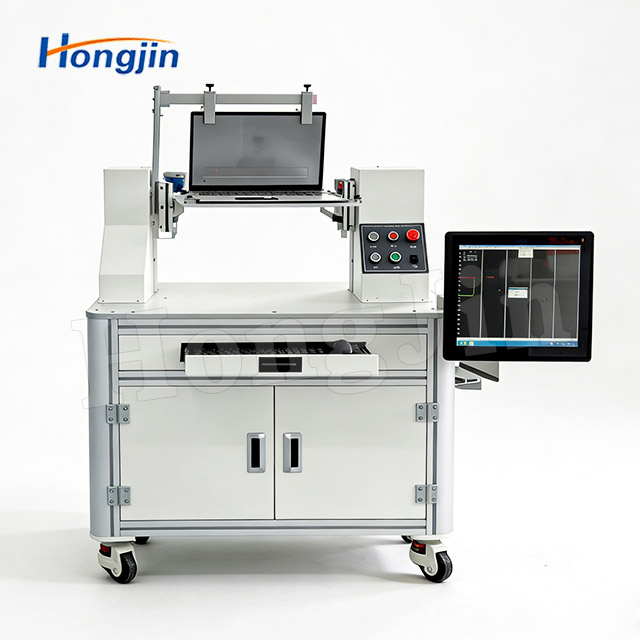

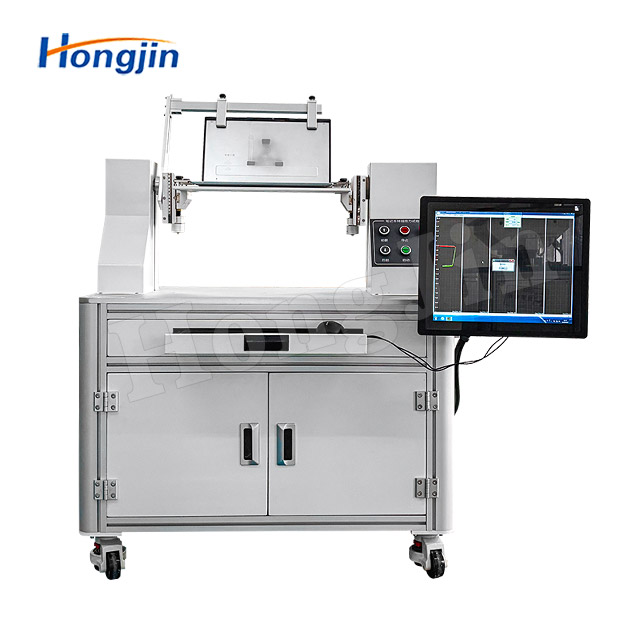

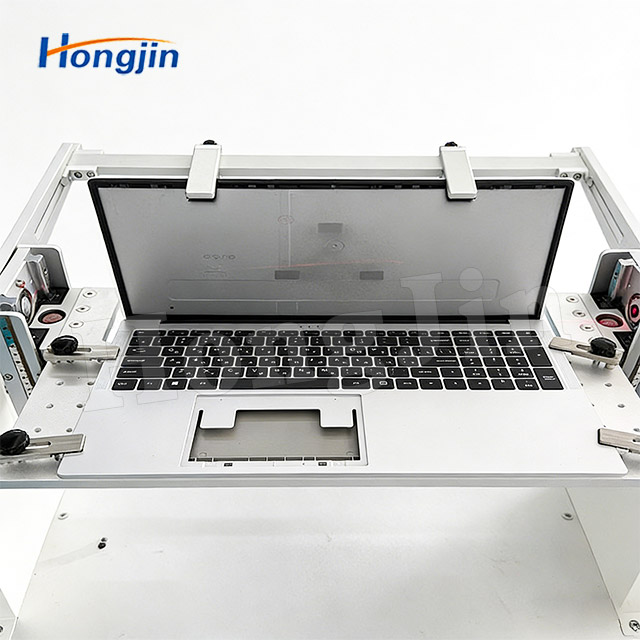

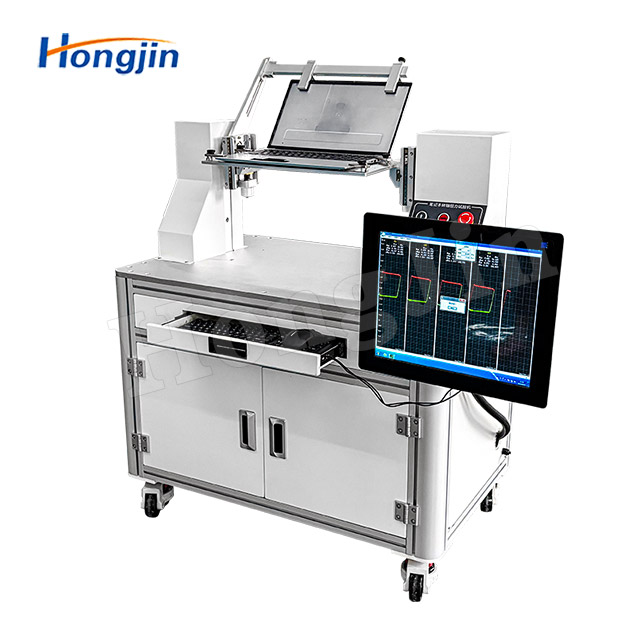

제품 실물 이미지:
회사 소개:
